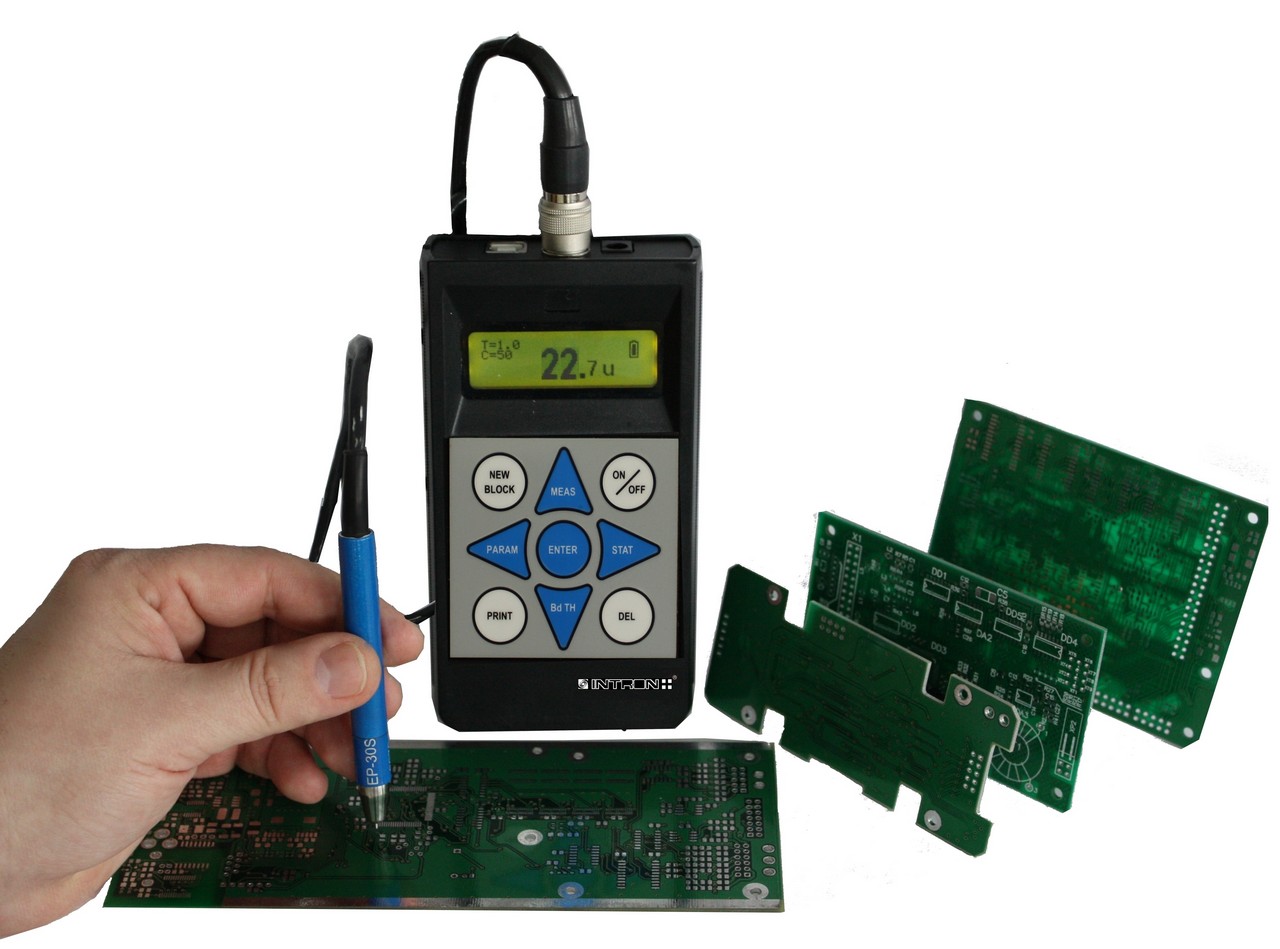

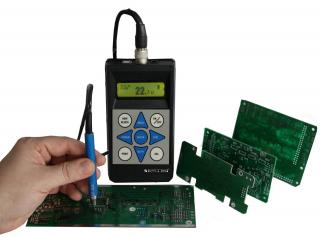

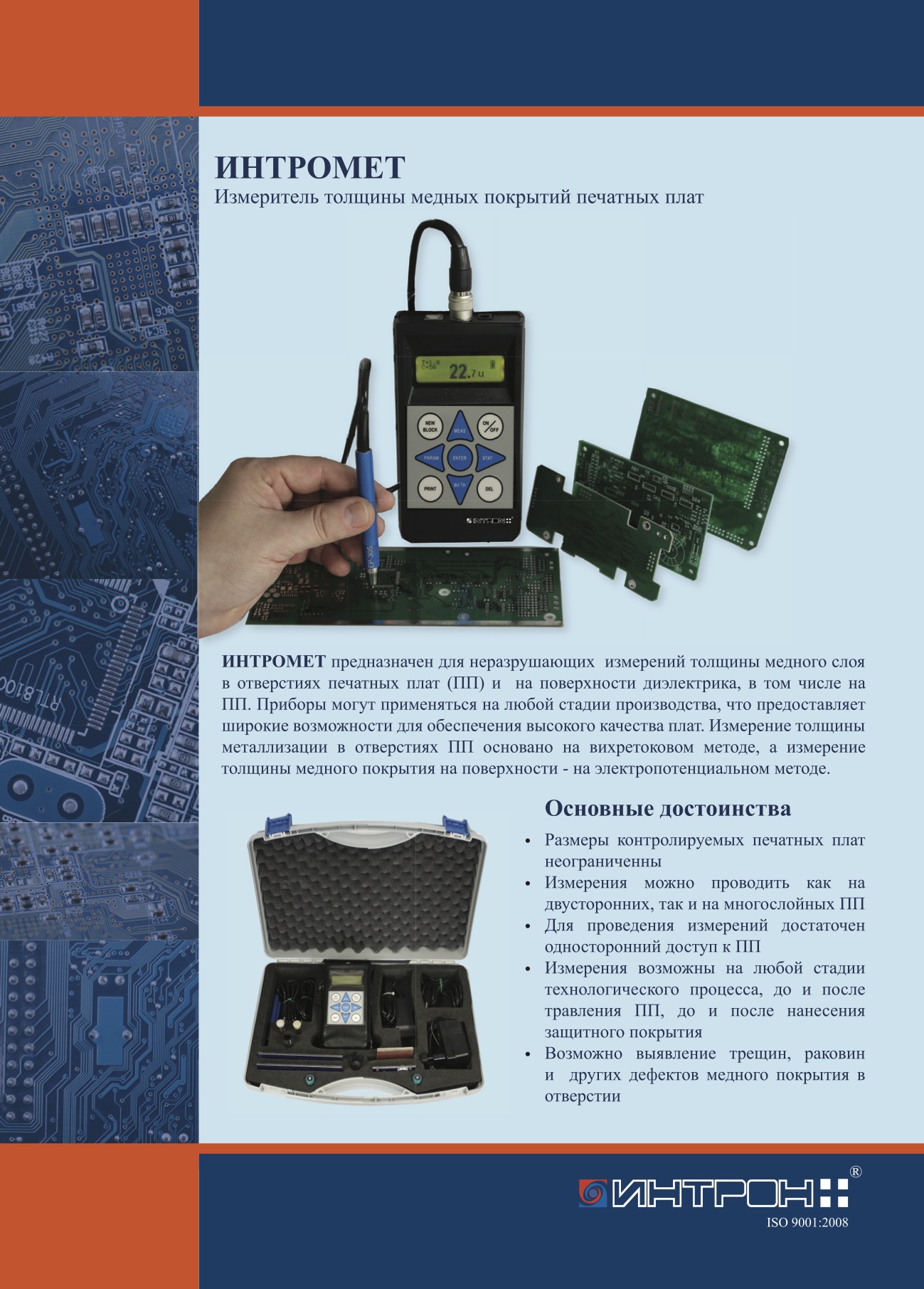

ИНТРОМЕТ – измеритель толщины металлизации в отверстиях печатных плат

ИНТРОМЕТ

Назначение

Прибор ИНТРОМЕТ предназначен для неразрушающих бесконтактных измерений толщины металлизации в отверстиях печатных плат (ПП) и на поверхности диэлектрика, в том числе ПП. Измерение толщины медных покрытий возможно до или после травления рисунка ПП, а также под защитным слоем покрытия олово-свинец.

Область применения

ИНТРОМЕТ используется на любой стадии производства печатных плат для обеспечения их высокого качества.


Прибор ИНТРОМЕТ состоит из электронного блока и набора пробников и картриджей.


Электронный блок ИНТРОМЕТ представляет собой усовершенствованную модель ИТМ-52, выпускавшуюся до 2010 г.

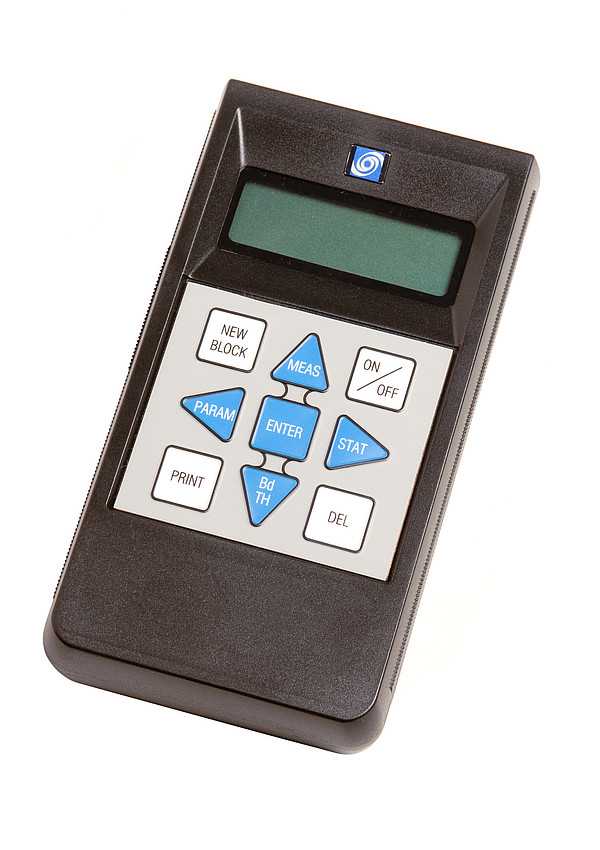

ОсобенностиЭлектронный блок ИНТРОМЕТ

    • широкий диапазон диаметров контролируемых отверстий;
  • дополнительная функция измерения толщины медной фольги на поверхностях ПП;
  • цифровая индикация;
  • полуавтоматические настройки;
  • встроенная память на 15000 измерений;
  • герметичная пленочная клавиатура;
  • аккумуляторное питание;
  • компьютерный интерфейс;
  • учет удельной электрической проводимости меди;
  • статистическая обработка результатов измерений.

Связь с компьютером осуществляется через USB порт. Зарядка аккумуляторов не требует их извлечения из прибора. Прибор имеет встроенное зарядное устройство, которое подключается к сети 220 В через адаптер. Применяемый в ИНТРОМЕТ алгоритм обработки сигналов и метод настройки позволяют минимизировать влияние температуры окружающей среды на результаты измерений. Влияние изменения диаметра отверстия на результат измерения учитывается автоматически. Толщина контролируемой ПП и значение удельной электрической проводимости гальванической меди можно вводить в память электронного блока с клавиатуры.

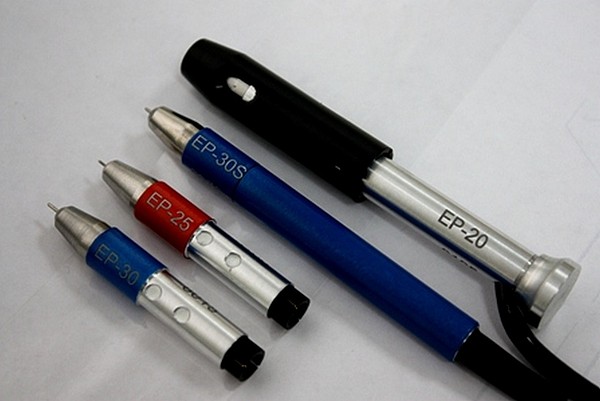

Пробник ЕР-20 ИНТРОМЕТПробник ЕР-20

Применяется с прибором ИНТРОМЕТ для измерения толщины меди в отверстиях диаметрами от 0,45 до 0,6 мм.




Картридж ЕР-25

Применяется с прибором ИНТРОМЕТ для измерения толщины металлизации в отверстиях диаметрами от 0,6 до 0,8 мм.


Картридж ЕР-30Картридж ЕР-30 ИНТРОМЕТКартридж ЕР-30

Применяется с прибором ИНТРОМЕТ для измерения толщины металлизации в отверстиях диаметрами от 0,8 до 2,0 мм.

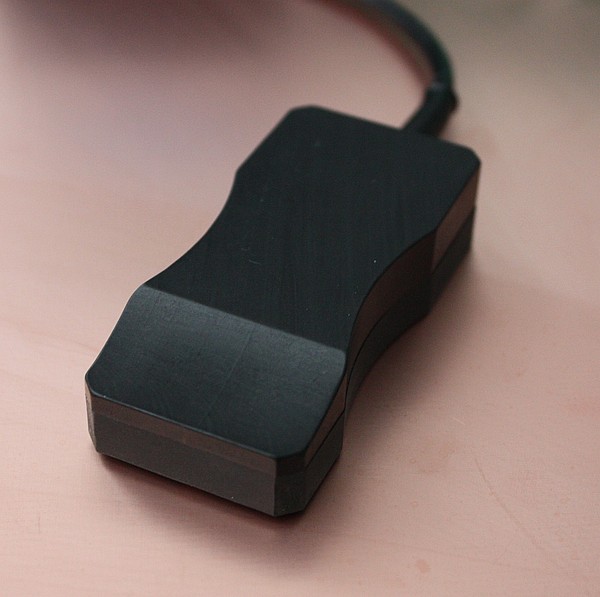

Пробник ПП-100 ИНТРОМЕТПробник ПП-100

Применяется с прибором ИНТРОМЕТ для измерения толщины медной фольги на поверхности ПП. Минимальные размеры площадки для измерения составляют 60х60 мм.


  • Размеры контролируемых ПП не ограничены
  • Измерения можно проводить как на двусторонних, так и на многослойных ПП
  • Для осуществления измерений достаточен односторонний доступ к ПП
  • Измерения возможны на любой стадии технологического процесса, до и после травления ПП, до и после нанесения защитного покрытия олово-свинец (ПОС)
  • Кроме измерения толщины, возможно выявление трещин, раковин и других дефектов медного покрытия в отверстиях

Измерение толщины металлизации в отверстиях ПП основано на вихретоковом принципе, а измерение толщины медного покрытия на поверхности - на электропотенциальном принципе действия.

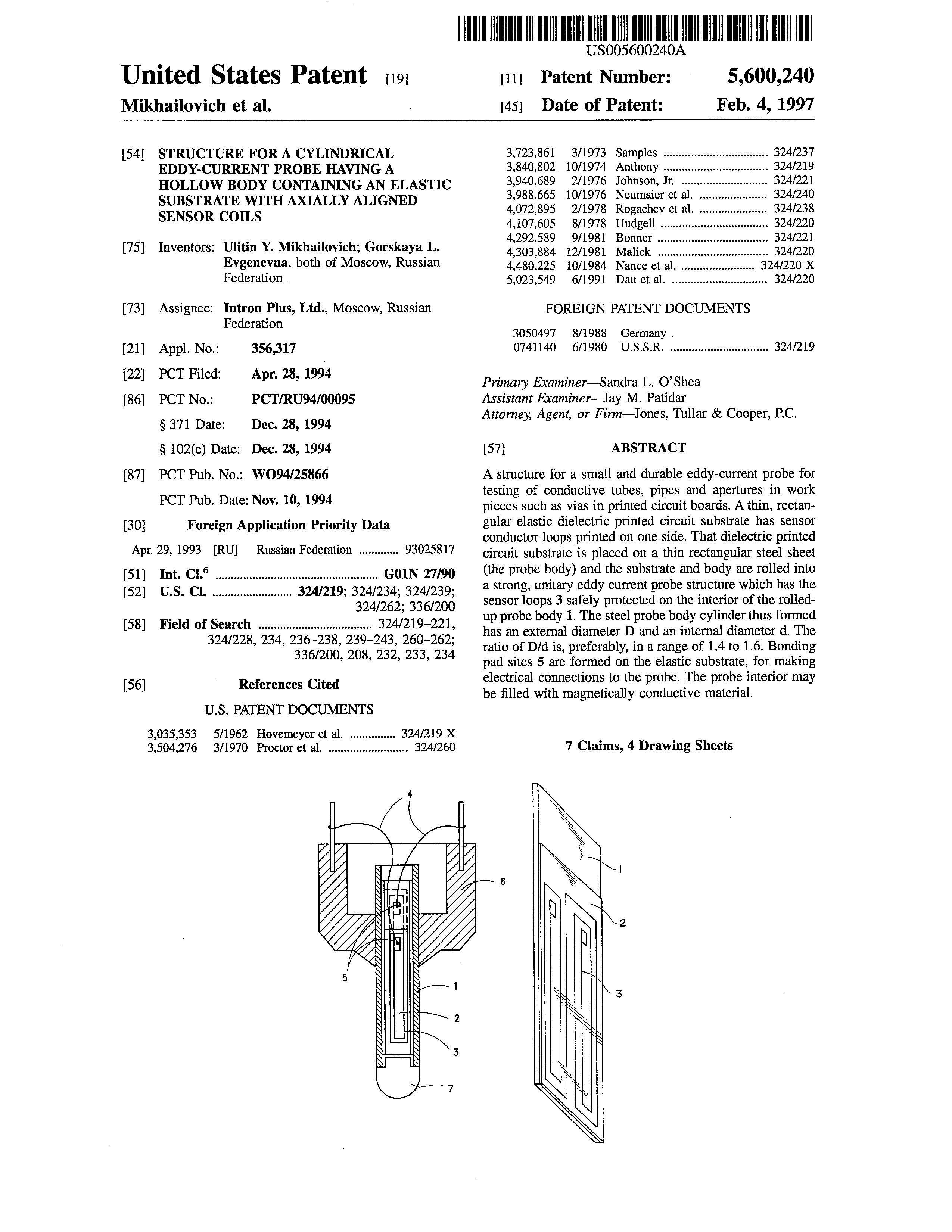

Главная часть любого пробника, предназначенного для измерения толщины меди в отверстиях, - вихретоковый преобразователь (патент США 5,600,240). Вихретоковый преобразователь (ВТП) представляет собой две миниатюрные обмотки: возбуждающую и измерительную, размещенные внутри металлической трубки. Трубка защищает ВТП от воздействия химических растворов и обеспечивает его механическую прочность. Пробник с помощью кабеля подключается к электронному блоку. При измерении ВТП вводится в контролируемое отверстие. Результат измерения в единицах толщины появляется на индикаторе прибора в течение 1-2 секунд. Устройство ВТП позволяет также обнаруживать некоторые типы дефектов медного покрытия, например, круговые трещины и непокрытые медью участки.

Пробник для измерения толщины медного покрытия на поверхности ПП при измерении устанавливается на контролируемый участок. С помощью одной пары контактов по контролируемому участку пропускается электрический ток, а с помощью другой пары на этом участке измеряется напряжение, значение которого зависит от толщины меди.


  • Диапазон измерения от 2 – 60 мкм
  • Диаметры контролируемых отверстий от 0,45 - 2,0 мм
  • Толщина контролируемых плат от 0,5 - 6,0 мм
  • Разрешающая способность 0,1 мкм
  • Учет удельной проводимости меди
  • Диапазон измерения толщины меди на поверхности от 15 - 80 мкм
  • Основная абсолютная погрешность измерения меди на поверхности ±(1+0,05*Т) мкм (Т-толщина слоя)
  • Автоматическая установка нуля
  • Регистрация даты и времени измерений
  • Звуковая сигнализация
  • Память для хранения результатов измерений 15000 ед.
  • Статистическая обработка результатов
  • Выход на компьютер
  • Повторяемость (случайная составляющая погрешности) измерения толщины меди в отверстиях ±1 мкм
  • Питание ~ 220 В или аккумуляторы
  • Габариты 80x155x30 мм
  • Масса 0,3 кг
  • Электромагнитная совместимость СЕ (директива 89/336/Е.Е.С.)

ИНТРОМЕТ сертифицирован Федеральным агентством по техническому регулированию и метрологии.

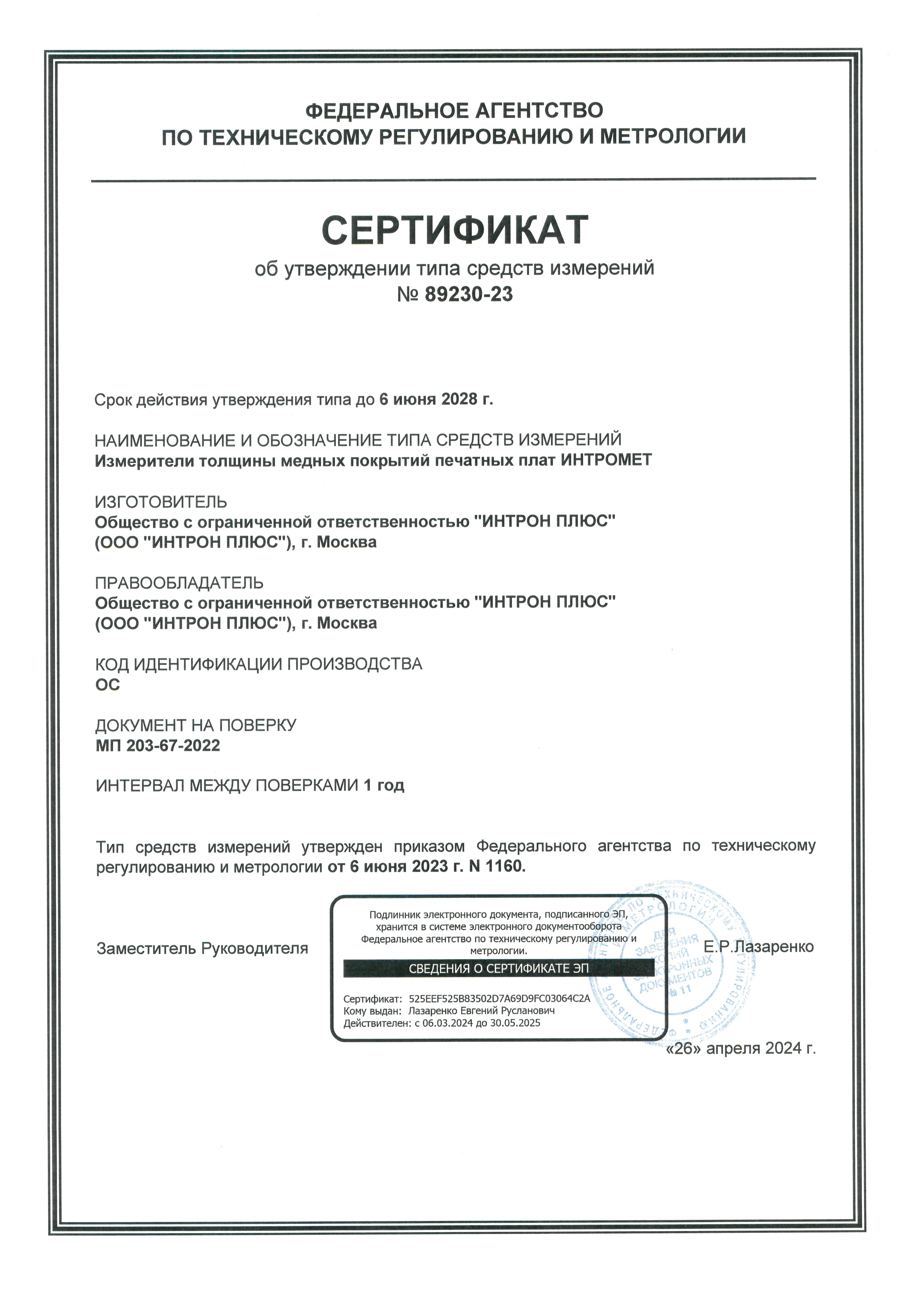

Сертификат ИНТРОМЕТ
