Información General

Las correas transportadores con carcasa de cables de acero se usan generalmente para transportar materiales voluminosos como: mineral, carbón, rocas a una larga distancia en la industria minera y energetica, acerías, puertos, etc. La integridad de las correas transportadoras con carcasa de cables de acero depende considerablemente de la condición de los cables de acero dentro de la correa. Los cables rotos, la corrosión y los empalmes defectuosos en las correa pueden causar accidentes. El equipo para la inspección de correas transportadoras con carcasa de cables de acero INTROCON está diseñado para la inspección no destructiva de los cables de acero de la cinta transportadora durante el funcionamiento. El equipo también se puede usar para la inspección de la correa transportadora con carcasa de cables de acero durante la producción. El equipo INTROCON detecta cables rotos y opcionalmente evalúa la corrosión general de los cables. Estas características permiten que el equipo INTROCON compruebe y controle el estado de las áreas de empalme midiendo la distancia entre los extremos de los cables dentro del empalme, y esto hace posible parar temporalmente la correa transportadora para reparar la correa cuando sea necesario.

El funcionamiento del equipo INTROCON se basa en el principio de corriente inducida de los ensayos no destructivos, y puede inspeccionar correas transportadoras desde 600 mm hasta los 3000 mm de ancho y de un grosor de 10 hasta 50 mm a una velocidad de hasta 7 m/s. La concepción del equipo permite su actualización y convertir el equipo INTROCON en un sistema de monitoreo de correas transportadoras.

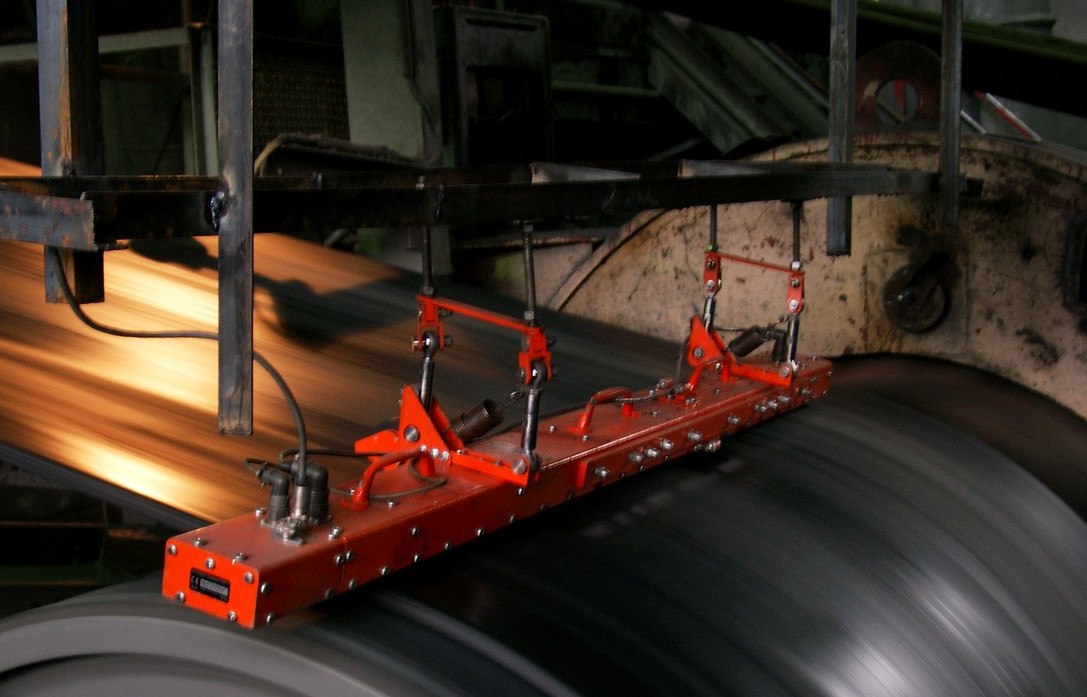

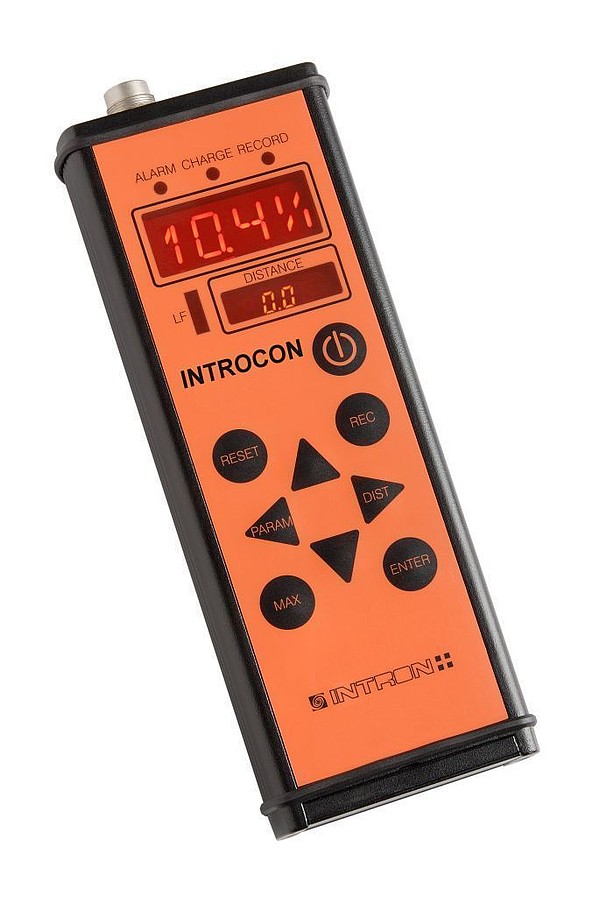

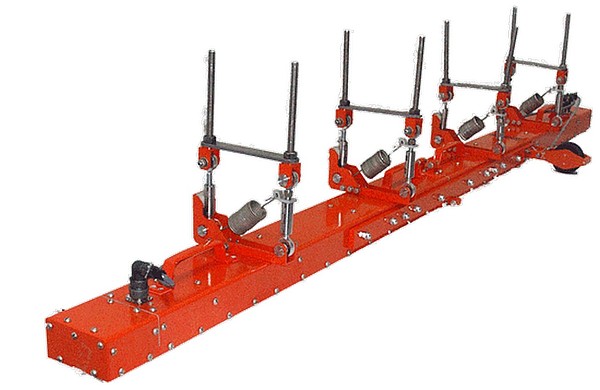

El equipo INTROCON se compone de  una unidad recopiladora de datos y un escáner, conectados por cable. El programa Wintrocon se entrega con el equipo INTROCON. La unidad recopiladora de datos INTROCON está diseñada para recopilar y almacenar los datos de la inspección llevados a cabo con el escáner y mostrar los datos importantes de la inspección en línea. La unidad recopiladora de datos funciona con baterías y se puede operar en un entorno normal o explosivo. La estructura del escáner   comprende 2 o 3 módulos ensamblados conjuntamente y conectados por cable. El módulo activo tiene implementado un circuito electrónico y un contador de distancia, así como una conexión para conectar la unidad recopiladora de datos. Tanto los módulos activos como los pasivos están equipados con sensores ubicados transversalmente con relación a la correa, por lo que los cables de acero son escaneados por un sensor individual durante la inspección. Antes de la inspección, el escáner se fija a una base de acero por medio de un sistema de suspensión de manera que el espacio entre el escáner y la superficie de la correa, dependiendo del número y diámetro de los cables de acero, sea de 10 a 20 mm. Los escáneres de tipo S-800 a S-1600 funcionan con 1 unidad recopiladora de datos, mientras que los escáneres del S-1800 hasta el S-3000 requieren la conexión simultánea de 2 unidades recopiladoras de datos. Se requiere realizar la calibración del equipo INTROCON antes de la inspección. El procedimiento de calibración se lleva a cabo sobre la correa bajo inspección y toma muy poco tiempo.
