Магнитные головки для контроля канатов круглого cечения

Стальные канаты круглого поперечного сечения широко применяются на различных объектах: лифты, краны, подвесные канатные дороги, шахтные подъемы, вантовые мосты, воздушные линии электропередачи, другие объекты. Правила безопасности предусматривают инструментальный контроль канатов и устанавливают периодичность контроля и критерии браковки по значению относительной потери сечения каната и количеству обнаруженных локальных дефектов. К основным метрологическим характеристикам дефектоскопов канатов относят погрешность измерения относительной потери сечения и порог чувствительности к обрыву проволок.

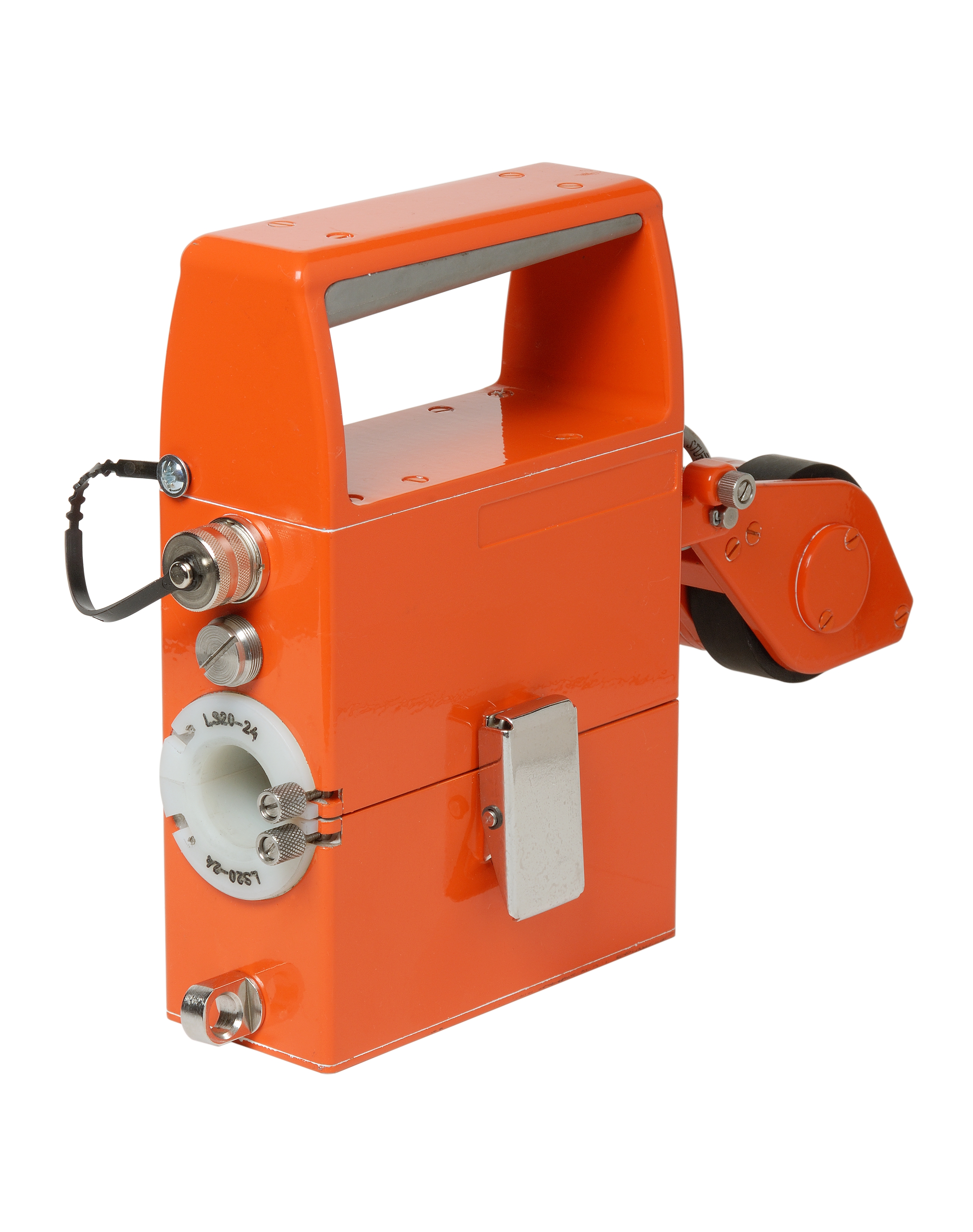

Внешний вид МГ 6-24, МГ 6-24FОсновное применение МГ 6-24F - контроль канатов кранов, лифтов, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

Технические характеристики

  • Диаметры контролируемых канатов от 6 до 24 мм
  • Размеры (235х230х64) мм
  • Масса 3 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,5% от сечения каната
  • Исполнение IP54

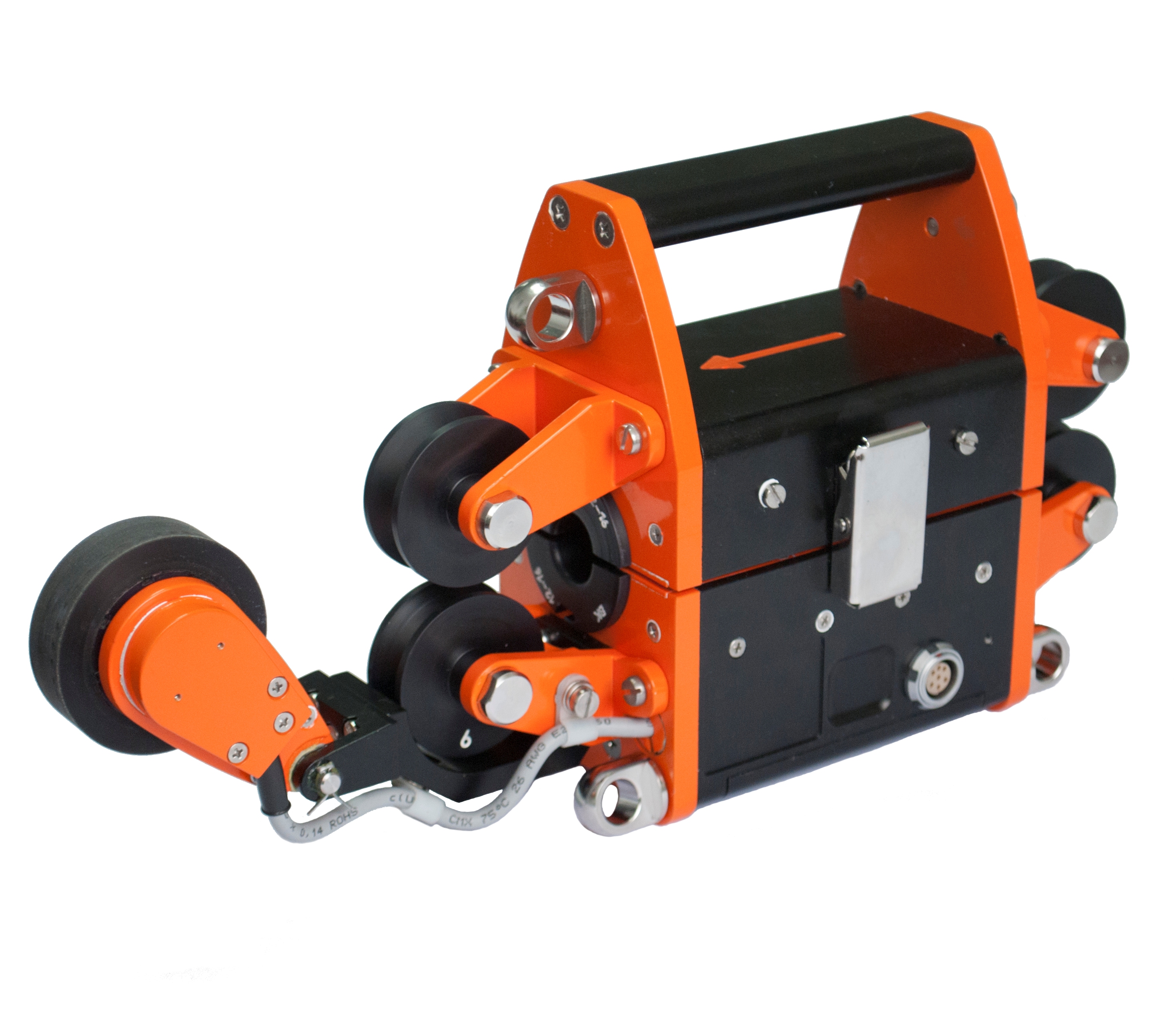

Внешний вид МГ 6-26Основное применение МГ 6-26 - контроль канатов кранов, лифтов, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

Технические характеристики

  • Диаметры контролируемых канатов от 6 до 26 мм
  • Размеры (250х105х185) мм
  • Масса 4 кг
  • Скорость контроля от 0 до 4 м/с
  • Диапазон рабочих температур от -25°С до +55 °С
  • Погрешность измерения потери сечения 0,5%
  • Порог чувствительности к обрыву проволок - 0,5%
  • Исполнение IP65

Особенности

  • Повышенная надежность (за счет применения новых датчиков)
  • Расширенный температурный диапазон
  • Уровень защиты от влияния окружающей среды IP65
  • Возможность установки центрирующих роликов на МГ

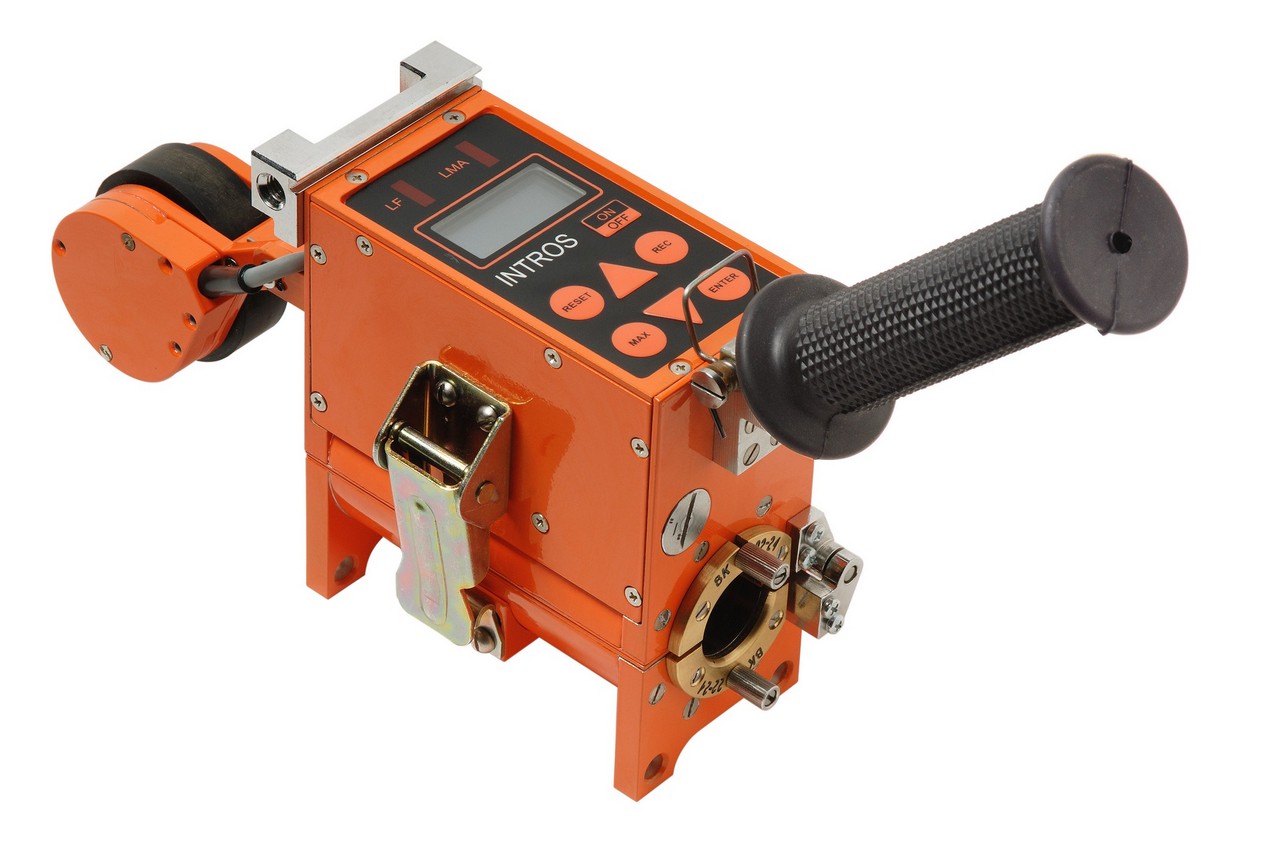

Внешний вид МБ 8-24Эта модель (моноблок) объединяет в себе магнитную головку и электронный блок, что создает значительные удобства при дефектоскопии канатов небольшого диаметра (кранов, лифтов и т. д.).

Технические характеристики

  • Диаметры контролируемых канатов от 8 до 24 мм
  • Размеры (280х125х82) мм
  • Масса 3 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок, расположенных на поверхности каната в диапазоне диаметров контролируемых канатов: 12...24 мм -0,5%, 8...12 мм -1,0%
  • Исполнение IP54

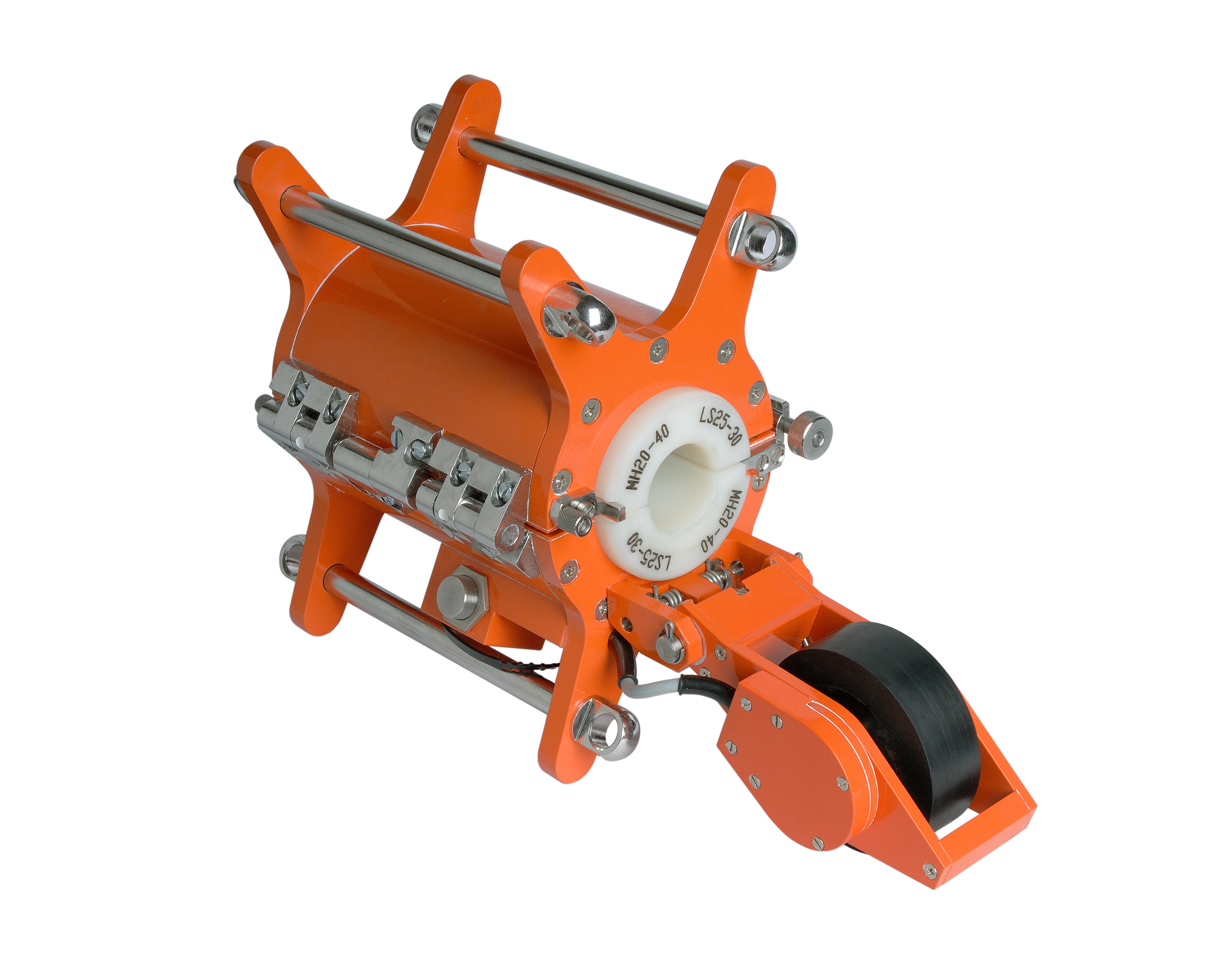

Внешний вид МГ 20-40Основное применение - контроль канатов кранов, шахтных подъемных установок, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

Технические характеристики

  • Диаметры контролируемых канатов от 20 до 40 мм
  • Размеры (330х205х190) мм
  • Масса 8 кг
  • Скорость движения каната относительно МГ от 0 до 2 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок - 0,5%
  • Исполнение IP65

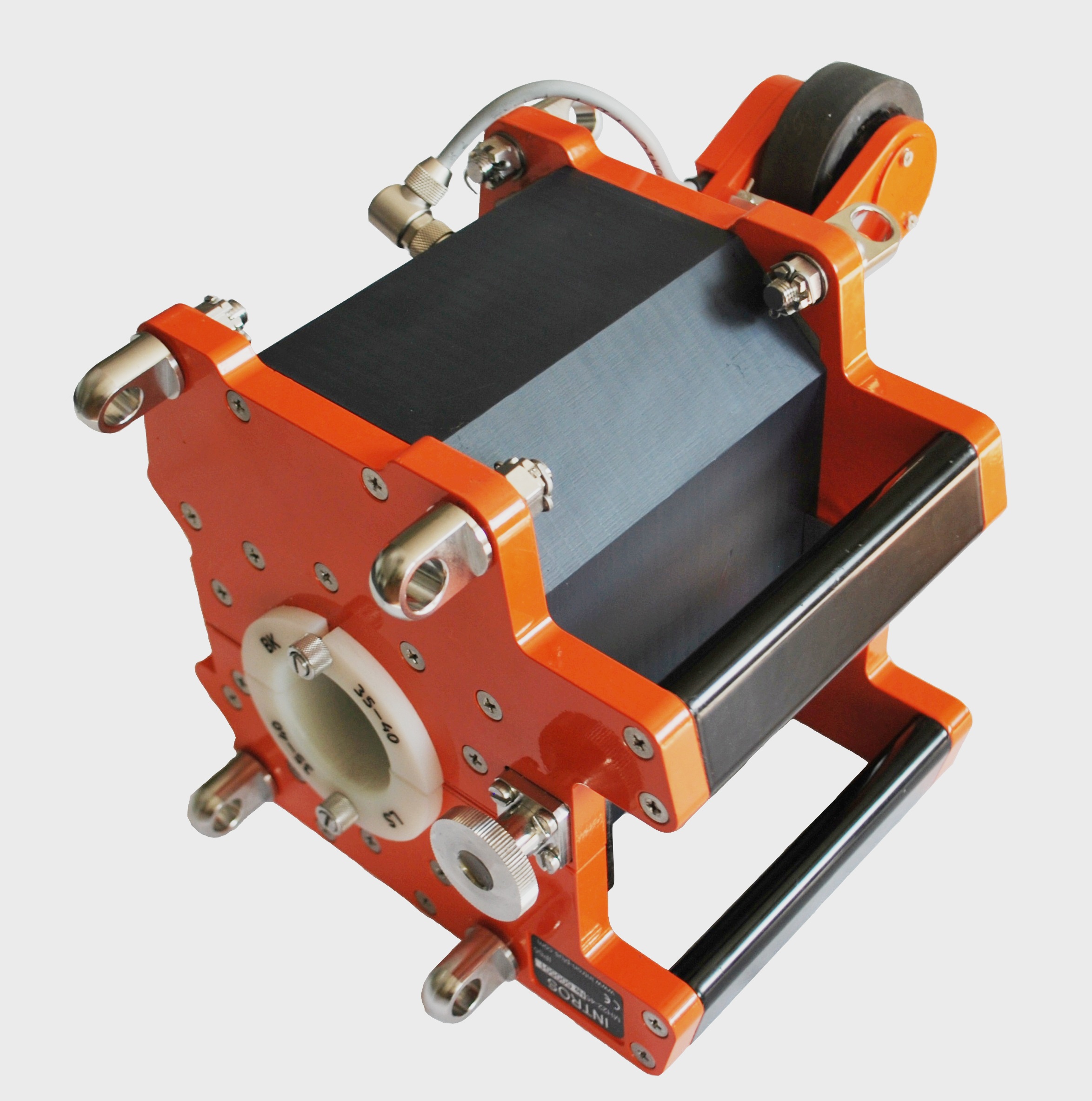

Внешний вид магнитной головки МГ 22-45Основное применение - контроль канатов кранов, шахтных подъемных установок, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

Технические характеристики

  • Диаметры контролируемых канатов от 22 до 45 мм
  • Размеры (295х185х195) мм
  • Масса 11 кг
  • Скорость контроля от 0 до 4 м/с
  • Диапазон рабочих температур от -25°С до +55 °С
  • Погрешность измерения потери сечения 0,5%
  • Порог чувствительности к обрыву проволок - 0,5%
  • Исполнение IP65

Особенности

  • Повышенная надежность (за счет применения новых датчиков)
  • Расширенный температурный диапазон
  • Уровень защиты от влияния окружающей среды IP65
  • Возможность установки центрирующих роликов на МГ

Внешний вид МГ 24-64, МГ 24-64 М3Основное применение - контроль канатов шахтных подъемных установок и канатных дорог, вантовых канатов строительных сооружений.

Технические характеристики

    • Диаметры контролируемых канатов от 24 до 64 мм
    • Размеры (330 х205х190) мм
    • Масса 15 кг
    • Скорость движения каната относительно МГ от 0 до 2 м/с
    • Погрешность измерения потери сечения 1%
    • Порог чувствительности к обрыву проволок МГ 24-64 - 0,5%
    • Порог чувствительности к обрыву проволок МГ 24-64 М3 - 0,3%
    • Исполнение IP54

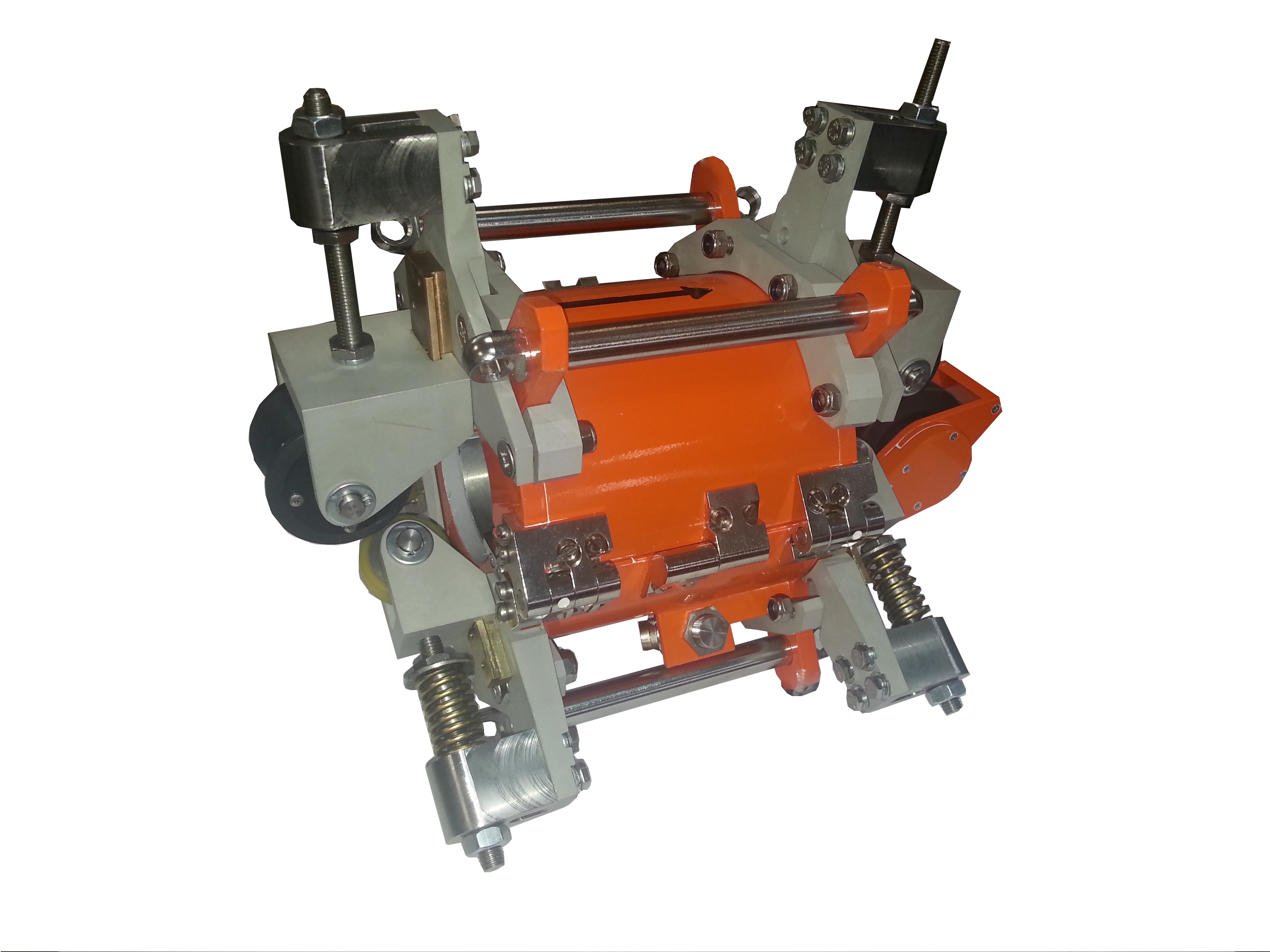

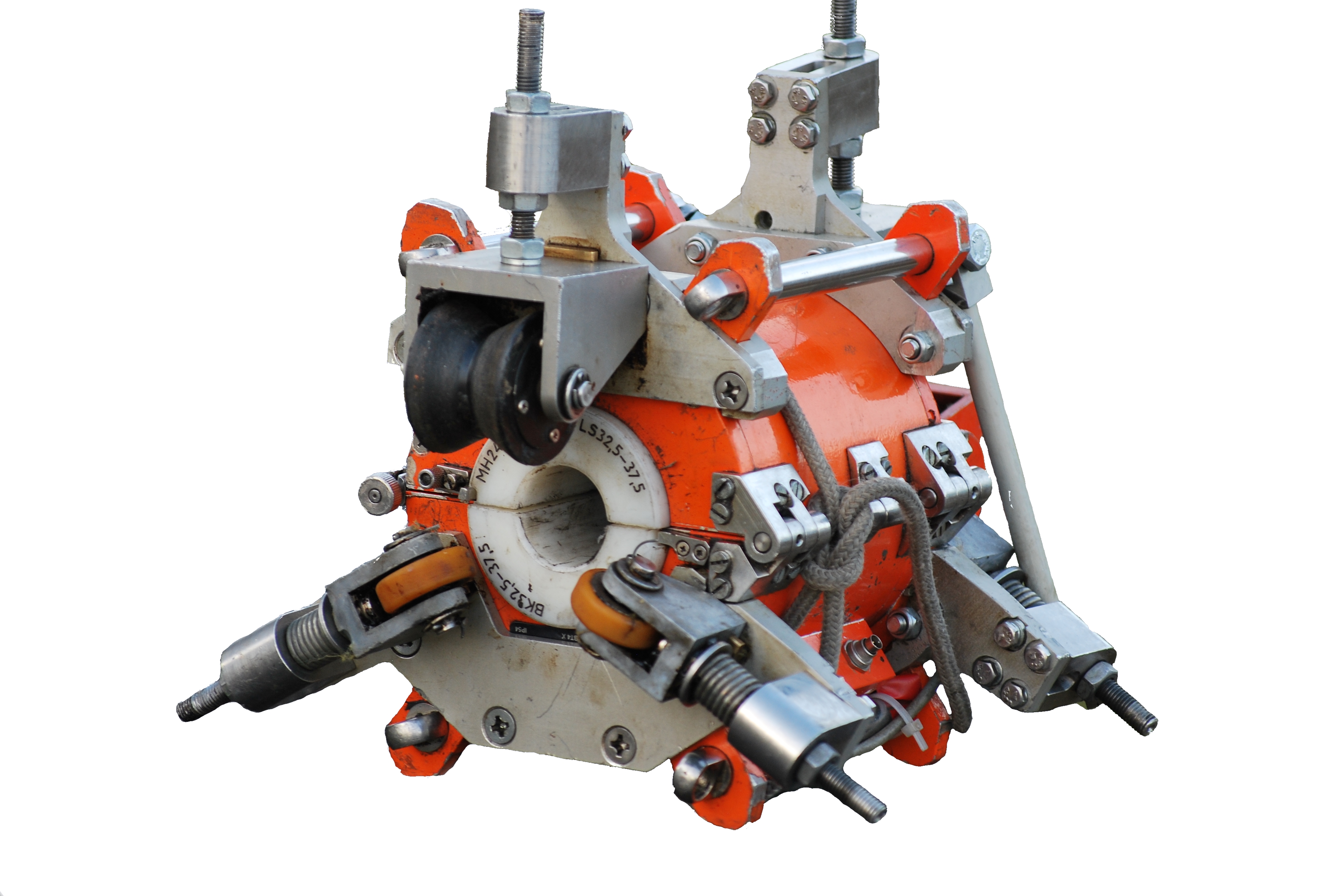

Дополнительно МГ24-64 и МГ24-64М3 могут быть оснащены роликовой системой, предназначенной  для центрирования МГ относительно контролируемого каната.

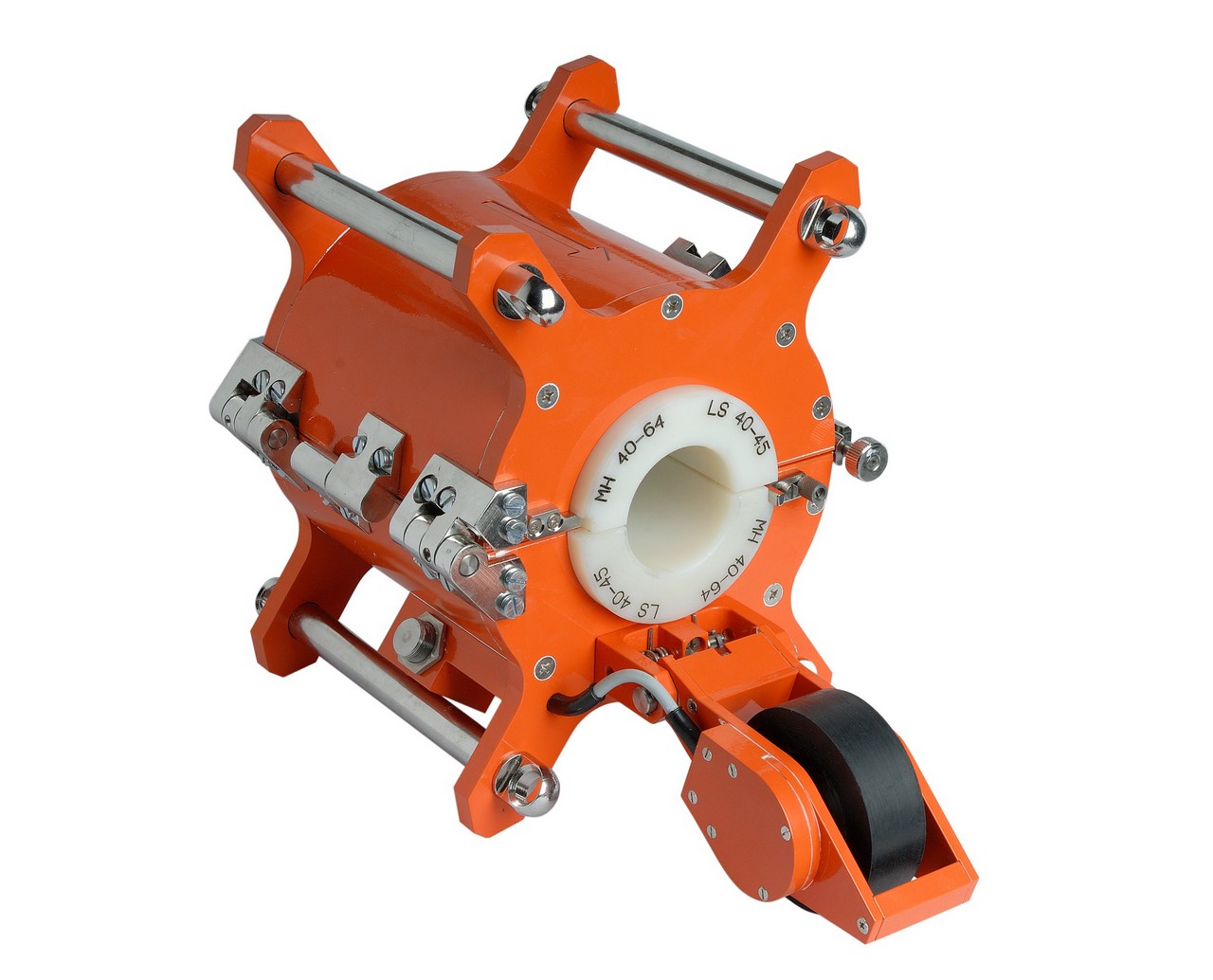

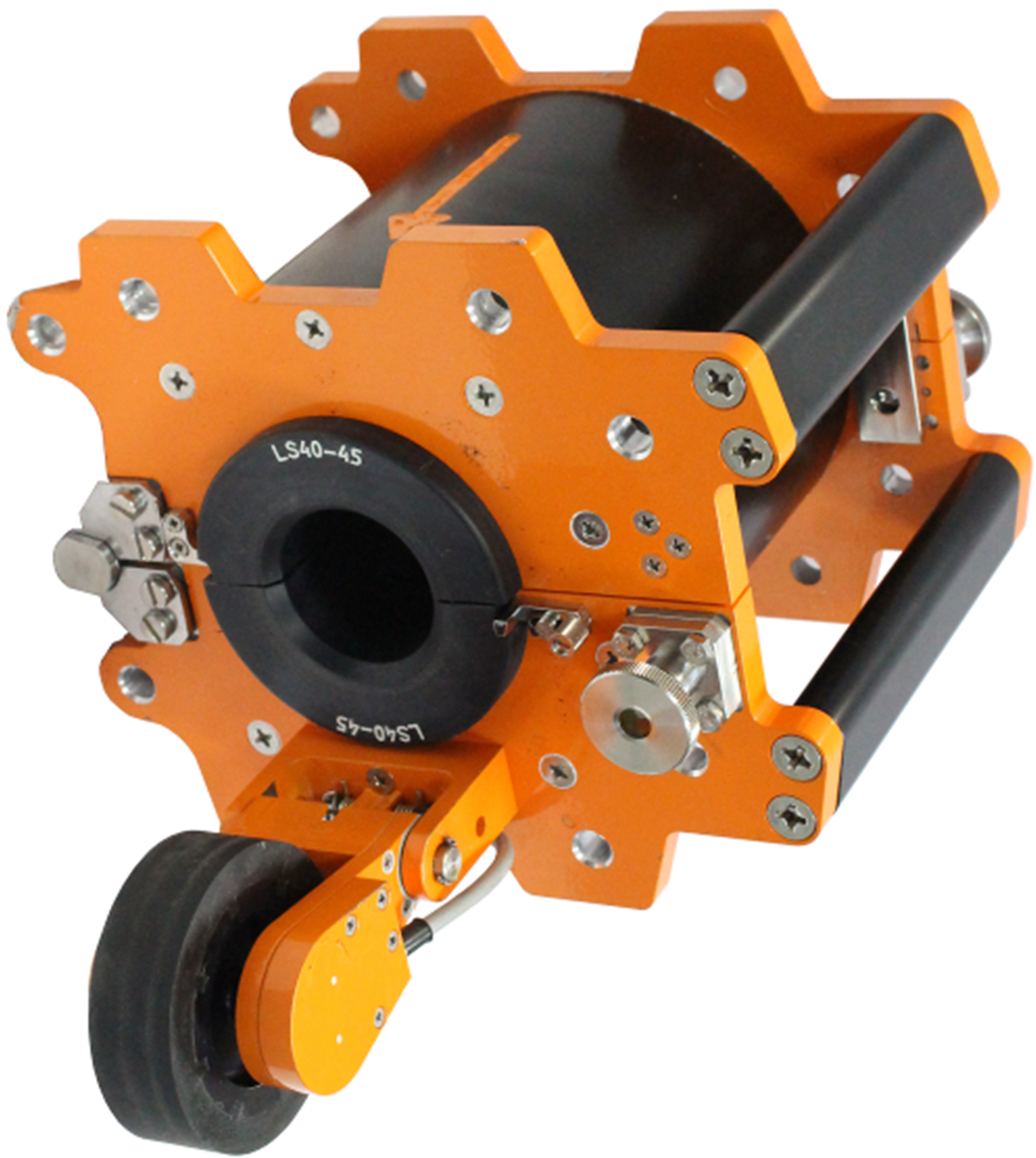

Внешний вид МГ 40-64Основное применение - контроль канатов шахтных подъемных установок и канатных дорог, вантовых канатов строительных сооружений.

Технические характеристики

  • Диаметры контролируемых канатов от 40 до 64 мм
  • Размеры (330х235х190) мм
  • Масса 15 кг
  • Скорость движения каната относительно МГ от 0 до 2 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок - 0,5%
  • Исполнение IP65

Внешний вид МГ 60-85Основное применение контроль вантовых канатов.

Технические характеристики

  • Диаметры контролируемых канатов от 60 до 85 мм
  • Размеры (690х526х288) мм
  • Масса 60 кг
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54

Внешний вид МГ 80-120Основное применение – контроль вантовых канатов.

Технические характеристики

  • Диаметры контролируемых канатов от 80 до 120 мм
  • Размеры (895 х520х420) мм
  • Масса 83 кг (плюс роликовая платформа 80 кг)
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54

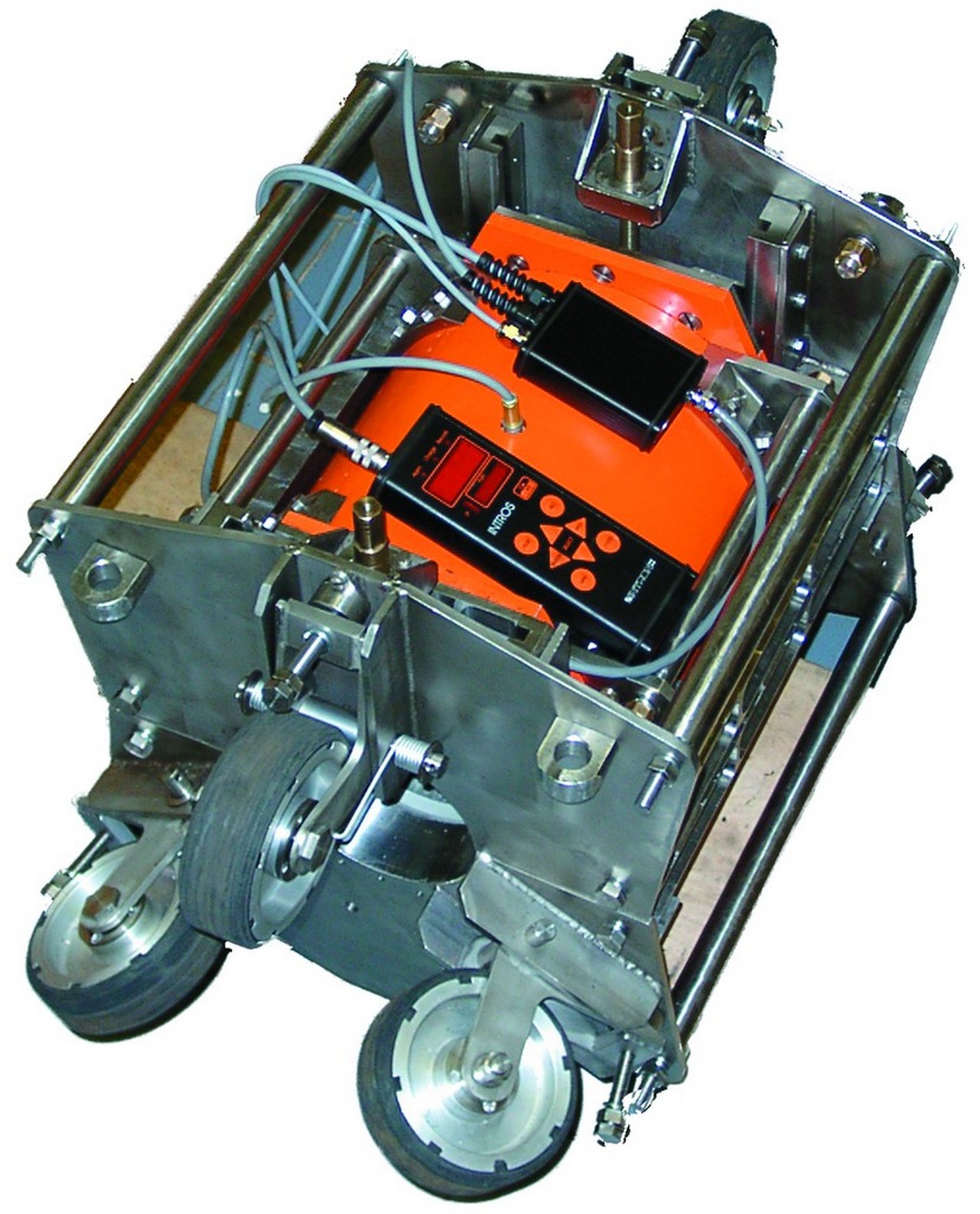

Внешний вид МГ 100-150Основное применение – контроль вантовых канатов.

Технические характеристики

  • Диаметры контролируемых канатов от 100 до 150 мм
  • Размеры (950 х550х490) мм
  • Масса 124 кг (плюс роликовая платформа 96 кг)
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54

Внешний вид МГ 100-150Основное применение – контроль вантовых канатов.

Технические характеристики

  • Диаметры контролируемых канатов от 100 до 175 мм
  • Размеры (980х646х509) мм
  • Масса 133 кг (плюс роликовая платформа 117 кг)
  • Скорость движения каната относительно МГ от 0,02 до 1,5 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP65

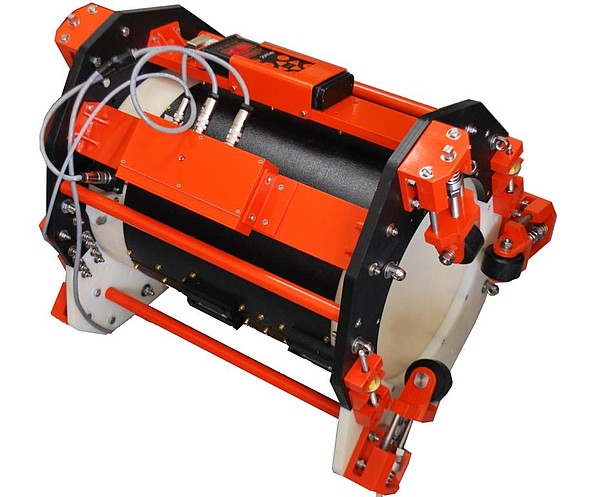

Внешний вид МГ 120-300Основное применение контроль стрендовых канатов.

Технические характеристики

  • Диаметры контролируемых канатов от 120 до 300 мм
  • Масса 50 кг
  • Скорость движения МГ относительно каната до 0,5 м/с
  • Предел основной погрешности измерения потери сечения 1%
  • Порог чувствительности к обрыву  - один стренд/одна проволока
  • Исполнение IP44
