ИНТРОАРМ – дефектоскоп преднапряженной арматуры

ИНТРОАРМ

Назначение

Дефектоскоп ИНТРОАРМ предназначен для магнитного неразрушающего контроля (НК) предварительно напряженной арматуры железобетонных балок мостовых сооружений в соответствии  с ОДМ 218.5.009-2017 "Технология магнитной диагностики предварительно напряженной арматуры и оценки технического состояния железобетонных балок мостовых сооружений».

Область применения

Дефектоскоп ИНТРОАРМ используется на мостах с предварительно напряженной арматурой.

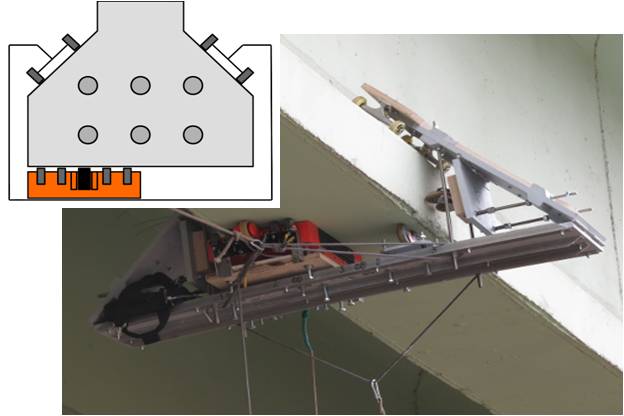

Дефектоскоп ИНТРОАРМ состоит магнитной головки (МГ) ИНТРОАРМ, планшета, программного обеспечения Wintroarm и индивидуальной системы навески МГ под конкретный объект.


  • Возможность количественной оценки потери поперечного сечения арматуры
  • Выявление коррозионных повреждений и обрывов проволок в пучках
  • Возможность контроля при одностороннем доступе
  • Отсутствие механического контакта между датчиком и поверхностью балки
  • Отсутствие необходимости специальной подготовки поверхности балки
  • Отсутствие влияния свойств бетона на результаты контроля




Метод основан на взаимодействии стальной арматуры с магнитным полем, создаваемым дефектоскопом, с последующей регистрацией магнитных потоков рассеяния, возникающих при появлении дефектов.


  • Объект контроля - стальная арматура железобетонных балок
  • максимальная глубина залегания арматуры - до 150 мм
  • Порог чувствительности к обрывам проволок - от 2-х проволок
  • Порог чувствительности к потере сечения пучков проволок - от 5%
