Аппаратно-программный комплекс (АПК) ИНТРОКОН⁠-⁠АВТО

Назначение

АПК ИНТРОКОН-АВТО предназначен для автоматической диагностики технического состояния армирующих металлотросов резинотросовых конвейерных лент (РТЛ).

Область применения

АПК ИНТРОКОН-АВТО используется в шахтах, на открытых разработках угля и других полезных ископаемых, на предприятиях по обогащению полезных ископаемых, предприятиях черной и цветной металлургии, электростанциях, в морских и речных портах и на других объектах, где применяются конвейеры с резинотросовыми лентами.

АПК ИНТРОКОН-АВТО состоит из дефектоскопа, персонального компьютера (ПК), источника питания 12В (сетевого адаптера), соединительных кабелей. В комплекте с дефектоскопом поставляется программное обеспечение Wintrocon-Auto .

Дополнительно в комплект АПК «ИНТРОКОН - АВТО» могут входить:

энкодер стороннего производителя с источником питания,
источник бесперебойного питания,
автоматы защитного отключения,
преобразователи сигналов,
дополнительные соединительные кабели,
дополнительное оборудование по согласованию с заказчиком.

В состав Дефектоскопа в невзрывозвозащищенном исполнении входят:

Сканер на заданную ширину ленты,
комплект крепления (КК) сканера,
реперный элемент для установки в ленту,
соединительные кабели.

В состав Дефектоскопа во взрывозащищенном исполнении входят:

Сканер на заданную ширину ленты,
комплект крепления (КК) сканера,
барьер искрозащиты RS485/RS422,
реперный элемент для установки в ленту.
соединительные кабели

ПК оператора АПК ИНТРОКОН-АВТО может быть подключен к локальной компьютерной сети (к автоматизированным рабочим местам) предприятия для организации доступа к диагностическим данным о техническом состоянии РТЛ.

Результаты контроля РТЛ отображаются на дисплее ПК в виде краткого заключения, перечня дефектов, нумерованного списка стыков, дефектограмм, цветовых карт РТЛ (С-скан).

В АПК ИНТРОКОН-АВТО реализована функция автоматической рассылки результатов диагностики РТЛ посредством сети Интернет.

Программное обеспечение (ПО) Wintrocon-Auto предназначено для использования совместно с АПК ИНТРОКОН-АВТО.

Возможности ПО Wintrocon-Auto

Результаты контроля РТЛ отображаются на дисплее ПК в виде краткого заключения, перечня дефектов, нумерованного списка стыков, дефектограмм, цветовых карт РТЛ (С-скан).
В ПО реализован автоматизированный способ создания отчета.
В ПО реализована возможность отправки сообщений (sms, e-mail …) в заданном оператором режиме: после каждой проведенной диагностики, при обнаружении недопустимых дефектов и т. д.
В ПО реализован режим отображения дефектограммы в процессе диагностики в режиме реального времени (RTV) для поиска местоположения дефектов РТЛ с упрощенным анализом данных (например, сигнализация по превышению заданного порога).
В ПО реализована сигнализация в режиме «светофора» -зеленый/желтый/красный, отображающего работоспособность ленты по заданным параметрам с указанием параметров, по которым сработал желтый либо красный сигнал.

АПК ИНТРОКОН-АВТО определяет наличие обрывов металлотросов (в том числе вырывов), их количество с допустимой погрешностью и критичность на основе установленных в нем порогов срабатывания индикаций и критериев браковки РТЛ, в зависимости от требований ФНП.
Также проводится оценка состояния стыков по их удлинению.

Широкий диапазон типов и размеров контролируемых резинотросовых лент;
Чувствительность к дефектам металлотросов, не обнаруживаемым визуально;
Порог чувствительности к обрыву металлотросов – обрыв одного металлотроса;
Порог чувствительности к локальной коррозии – эквивалентен обрыву одного металлотроса;
Предел абсолютной погрешности измерения ПС не более 3 % в диапазоне измерения ПС от 0 до 20 % при измерении на имитаторе ленты;
Порог чувствительности к удлинению стыка — 50 мм;
Автоматическая настройка нажатием клавиши;
Максимальная допустимая рабочая скорость движения РТЛ в режиме диагностики - 7 м/с;
Возможность измерения скорости движения РТЛ;
Световая, цифровая и звуковая индикация результатов контроля;
Возможность запоминания результатов контроля РТЛ в памяти дефектоскопа и последующей передачи их в персональный компьютер;
Возможность сравнения текущего состояния ленты с предшествующим (мониторинг динамики повреждений);
Протоколирование результатов контроля;
Возможность подробного анализа дефектограмм с помощью ПО Wintrocon-Auto;
Взрывобезопасность и степень защиты Сканера от воздействий пыли и влаги по IP66, что позволяет использовать дефектоскоп в самых сложных условиях.

В основу работы АПК ИНТРОКОН-АВТО положен вихретоковый вид НК по ГОСТ 18353-79.

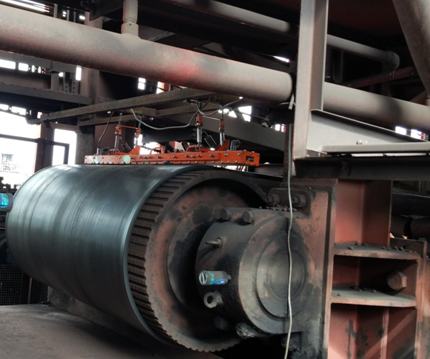

Сканер устанавливается на прямолинейном участке РТЛ в зоне минимальных поперечных колебаний ленты.

Сканер устанавливается рядом с поддерживающим конвейерным роликом для минимизации поперечных колебаний ленты в зоне контроля и исключения механического повреждения Сканера. В случае, если установка Сканера рядом с конвейерным роликом невозможна, поддерживающий ролик может поставляться и устанавливаться в составе КК.

Средний зазор между Сканером и РТЛ составляет 25-30 мм в режиме перемещения ленты с рабочей скоростью.

Все компоненты Сканера, в том числе оболочки соединительных кабелей, устойчивы к воздействию минеральных масел и бензина.

На вал ближайшего барабана может быть установлен инкрементальный энкодер, выполняющий функцию счетчика дистанции. Допускается эксплуатация АПК ИНТРОКОН - АВТО как с подключением к энкодеру, так и без него.
