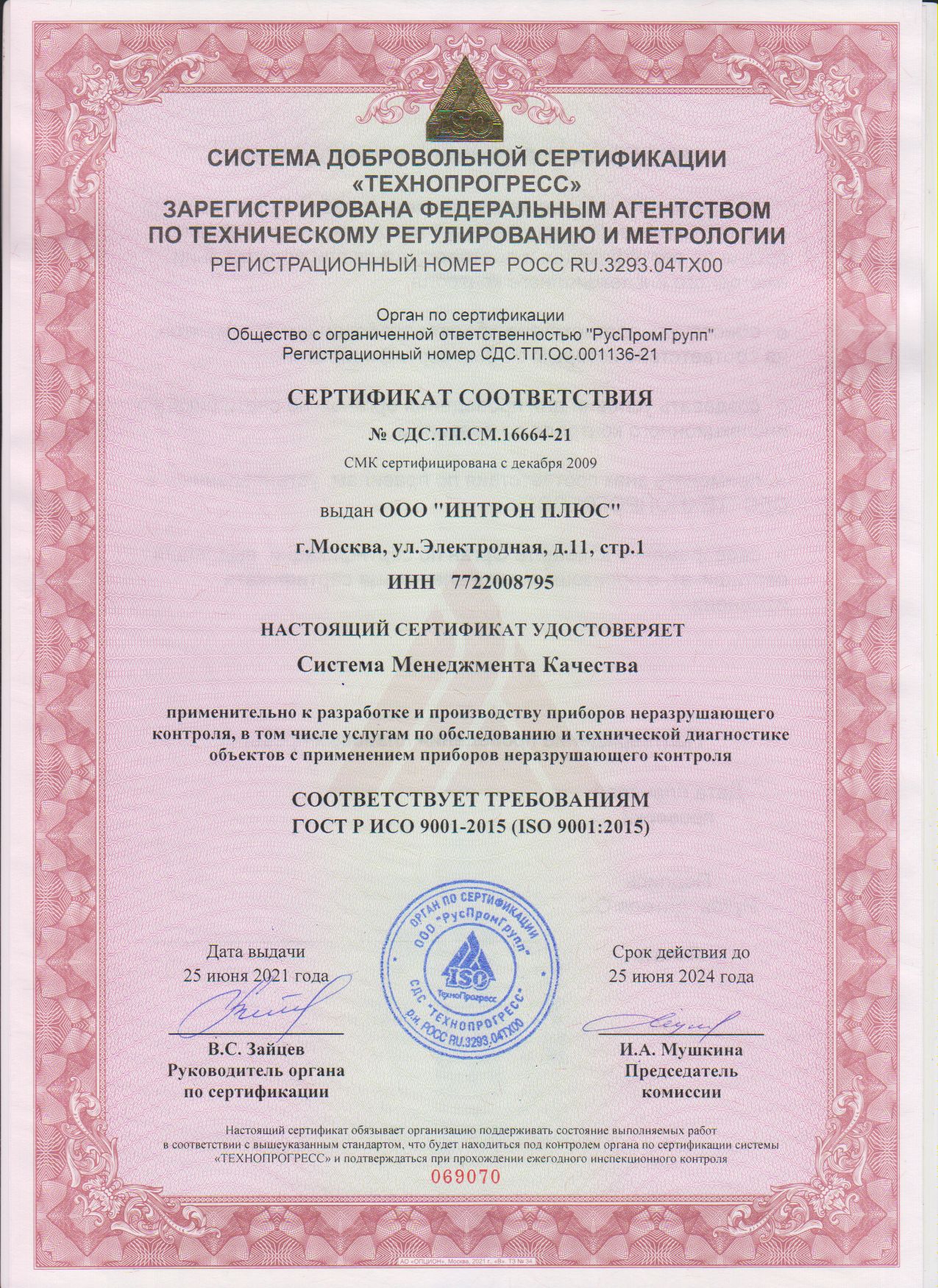

Интрон Плюс / Приборы / ИНТРОС / ИСО 9001:2008

Дефектоскоп ИНТРОС

Назначение и принцип действия

Измеритель износа стальных канатов (дефектоскоп) ИНТРОС предназначен для неразрушающего контроля (НК) канатов любой конструкции, изготовленных из стальной ферромагнитной проволоки, в процессе их производства или эксплуатации. Дефектоскоп одновременно измеряет относительную потерю сечения (ПС) каната по металлу и выявляет наружные и внутренние локальные дефекты (ЛД), например, обрывы проволок и прядей, пятна коррозии, места сварки проволок. В комплекте с дефектоскопом поставляется программное обеспечение WINTROS.

ИНТРОС применяется для неразрушающего контроля стальных канатов лифтов, кранов, подвесных канатных дорог и фуникулеров, шахтных подъемов, вантовых мостов и других сооружений, воздушных линий электропередачи (несущих стальных канатов в комбинированных проводах, грозозащитных тросов, оттяжек опор) и других объектов.

Дефектоскоп ИНТРОС реализует магнитный вид контроля (по ГОСТ 18353-79). Канат намагничивается до состояния близкого к магнитному насыщению. Изменение площади поперечного сечения или появление локального дефекта каната вызывает перераспределение магнитного потока вокруг каната. Это перераспределение регистрируется магнито - чувствительными датчиками - преобразователями Холла.

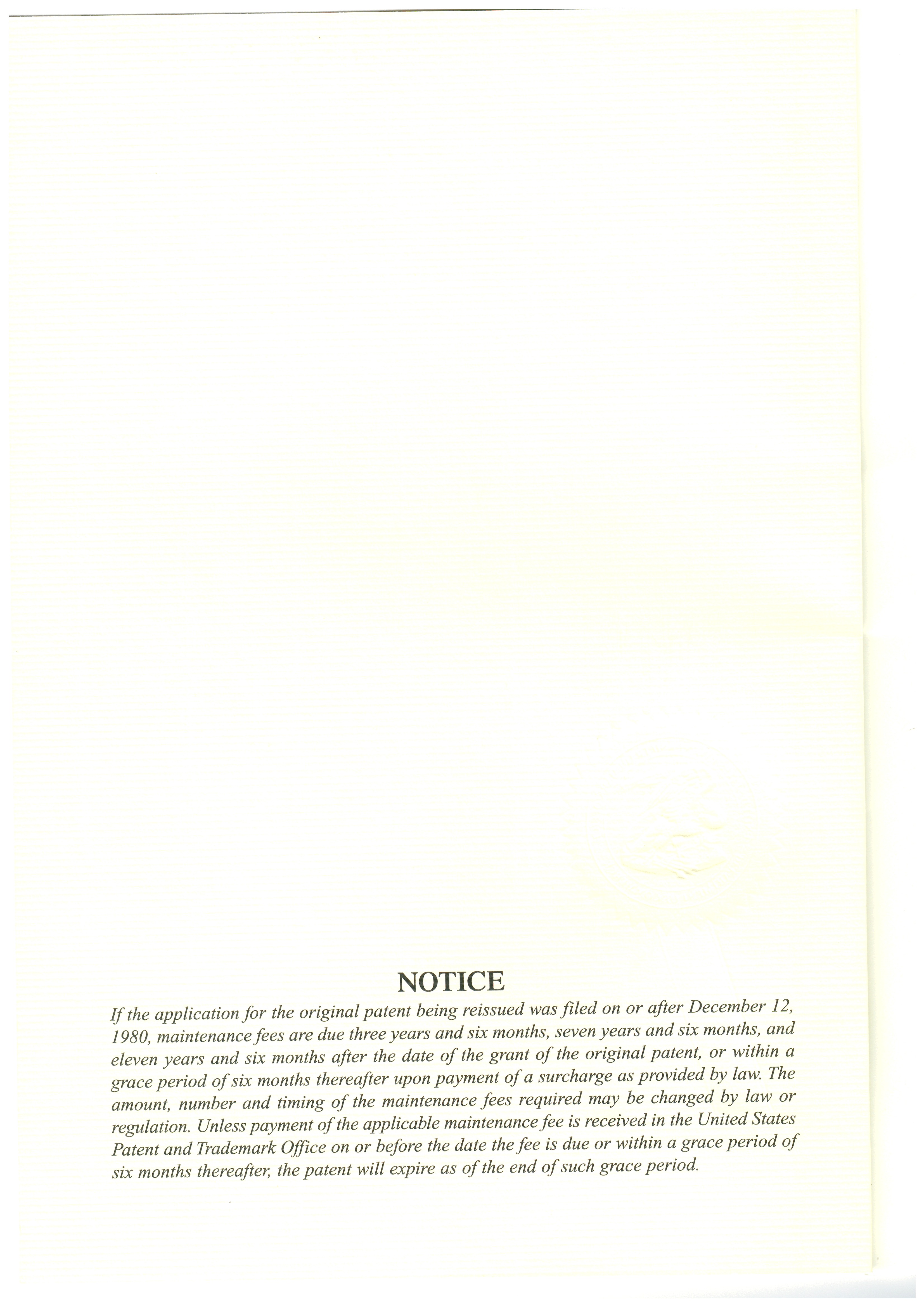

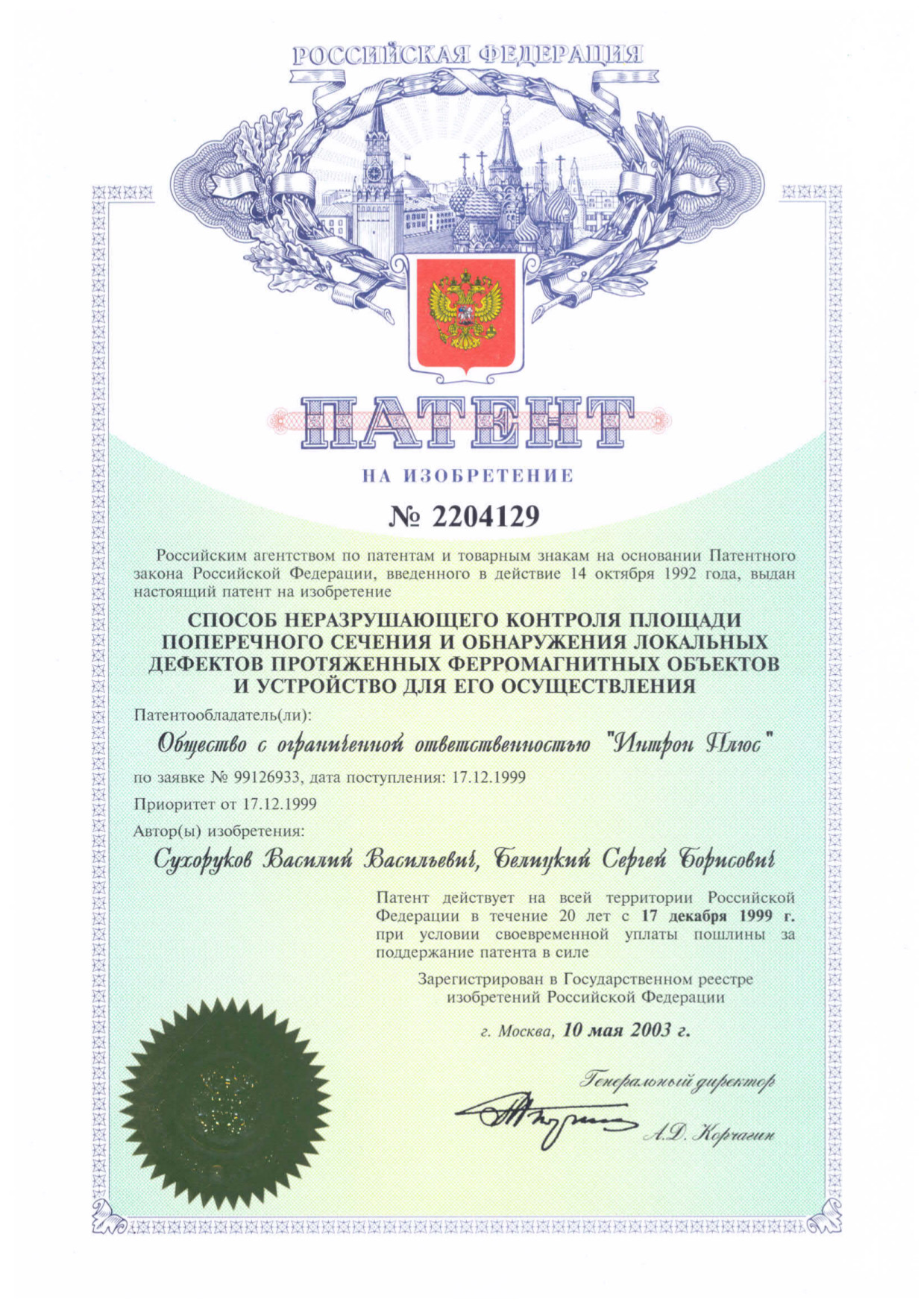

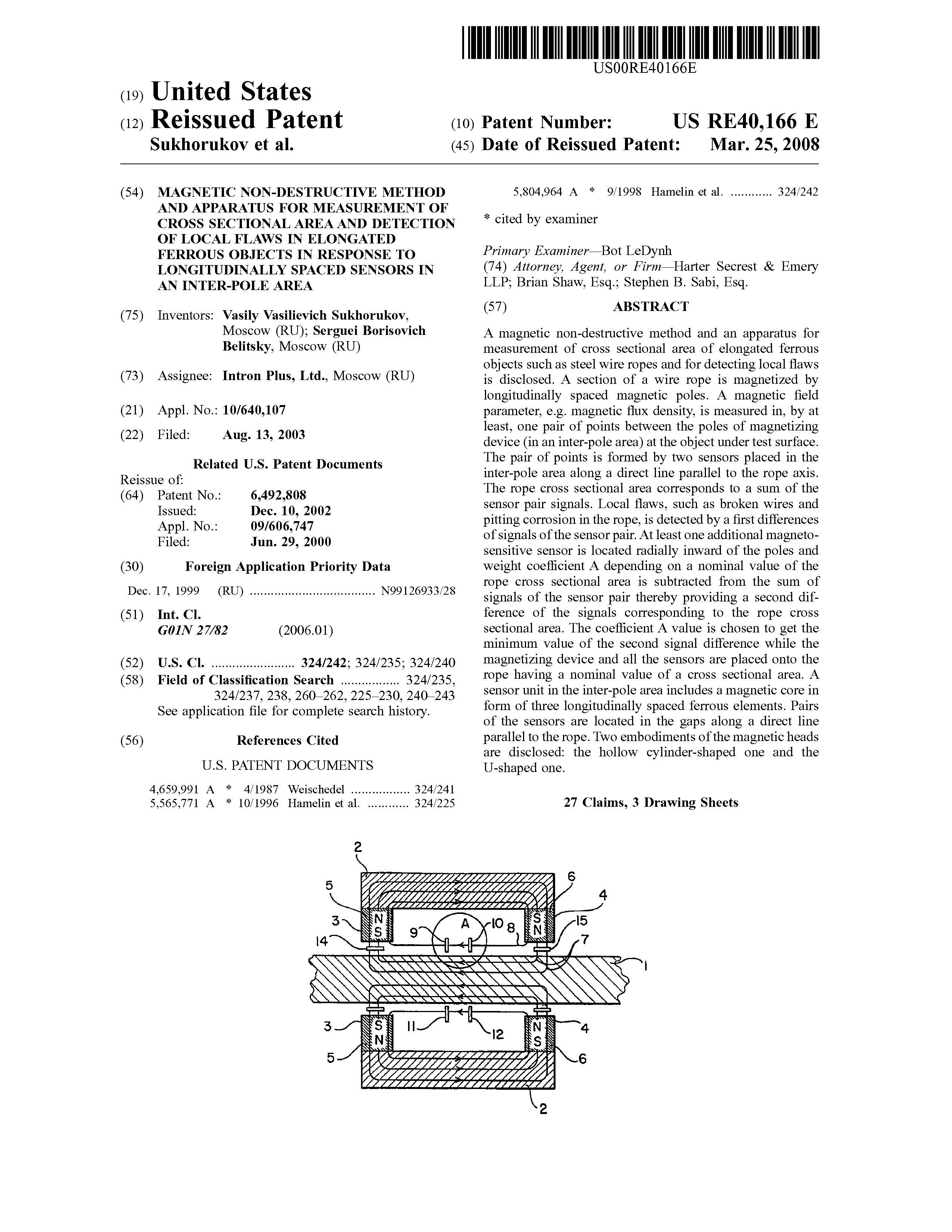

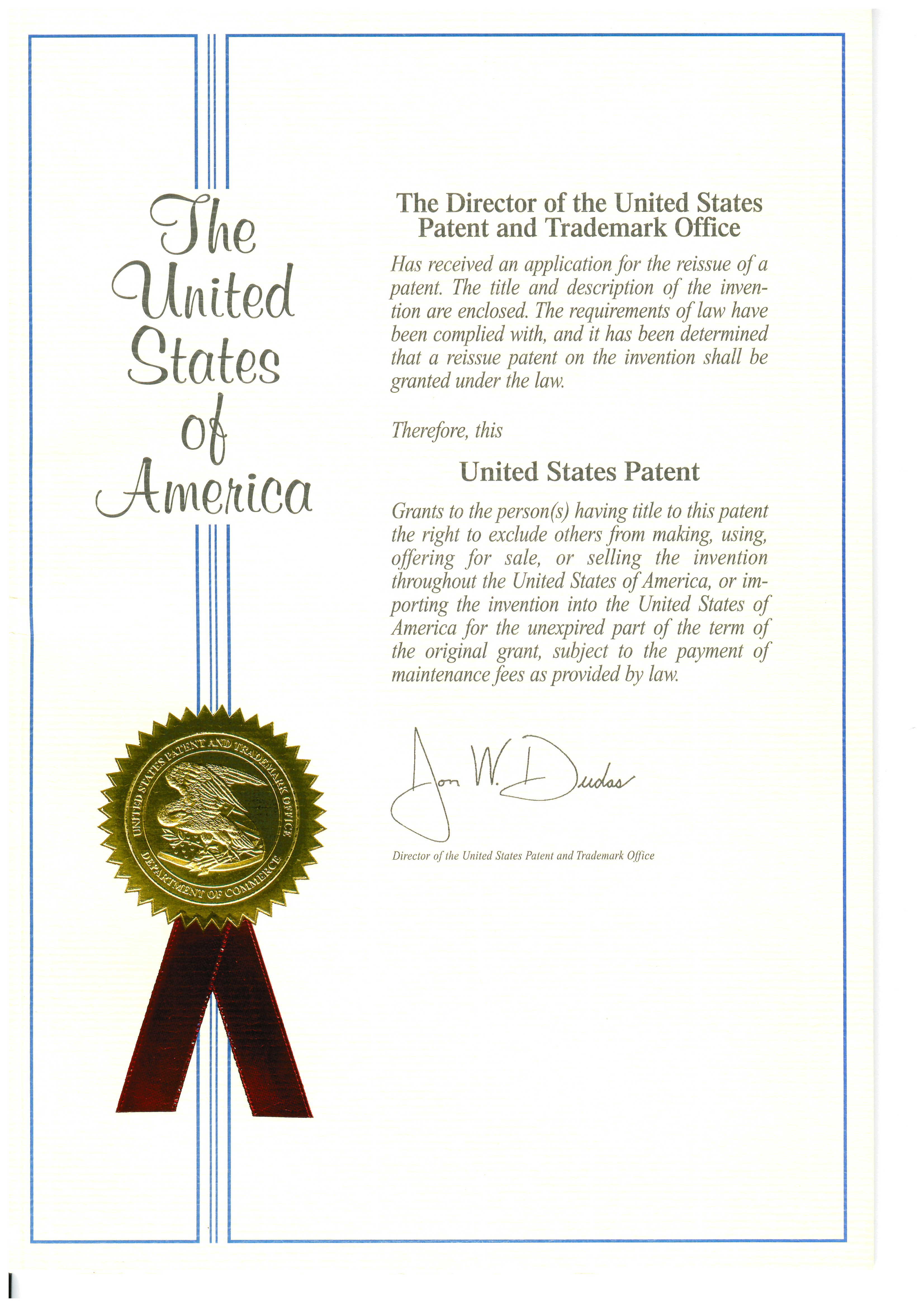

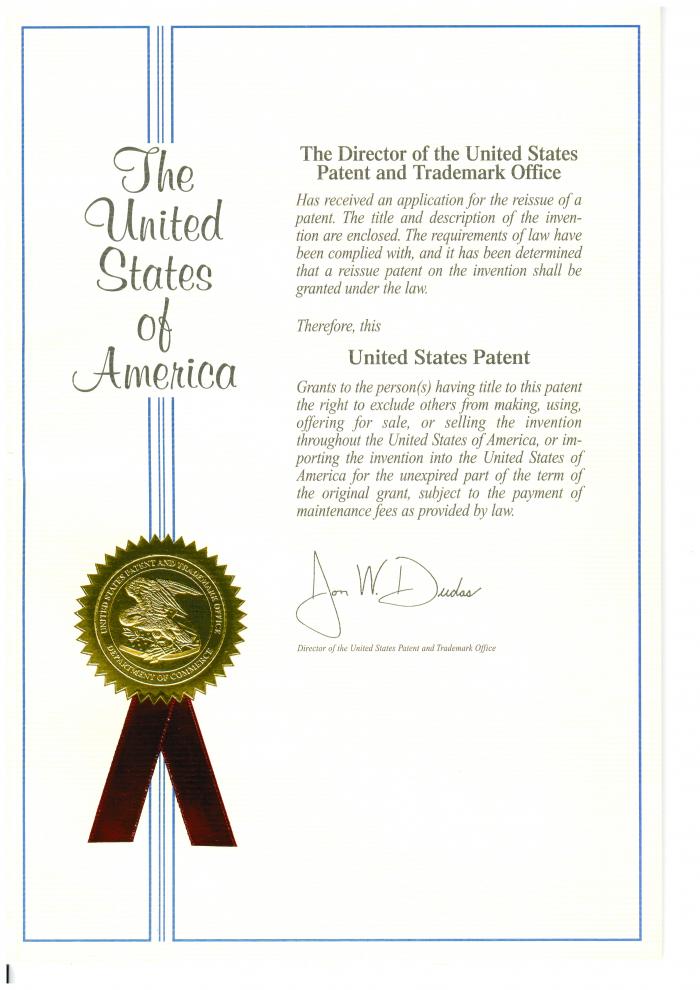

Технические решения, примененные в дефектоскопе ИНТРОС, защищены ПАТЕНТОМ России 2204129, ПАТЕНТОМ США 6,492,808 и другими патентами.

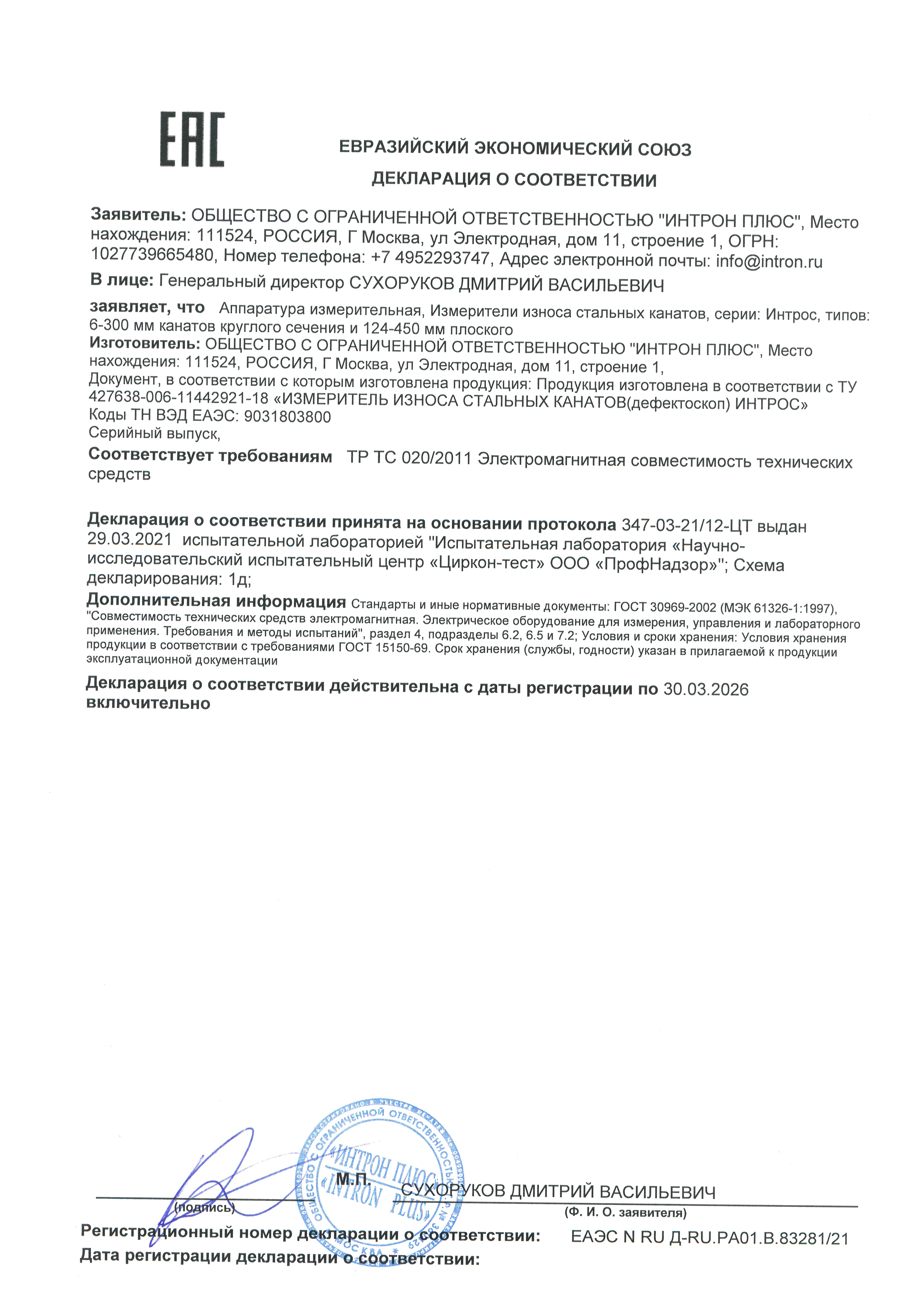

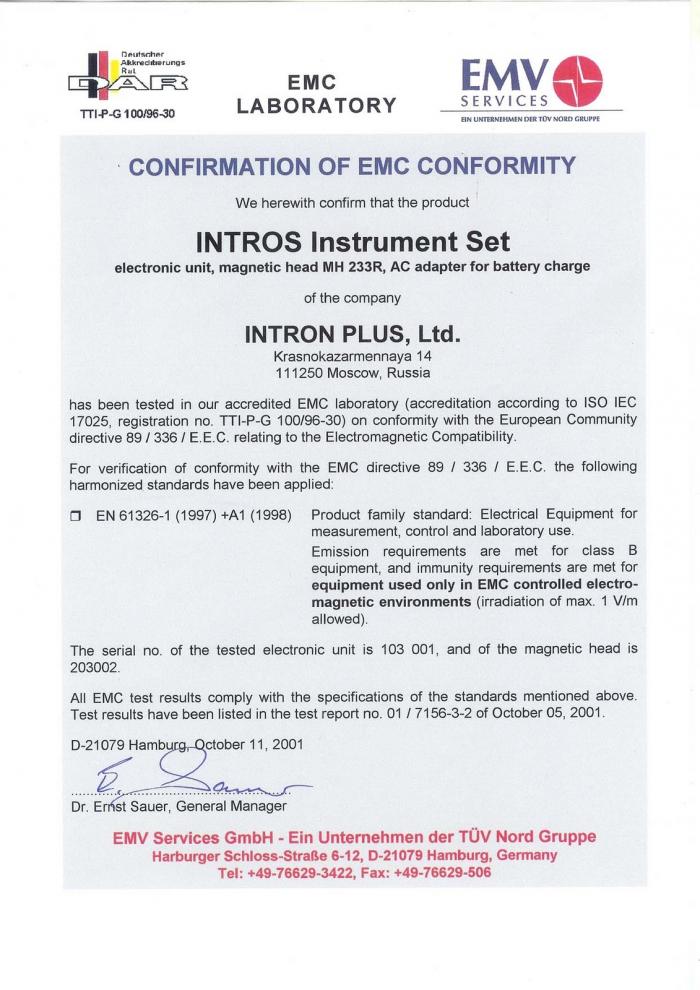

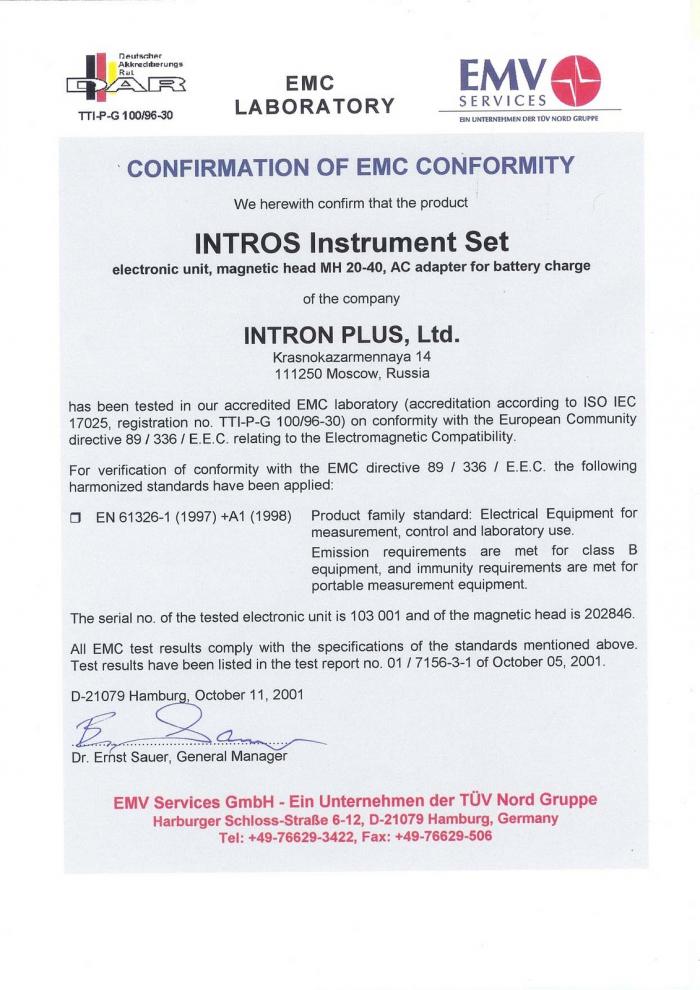

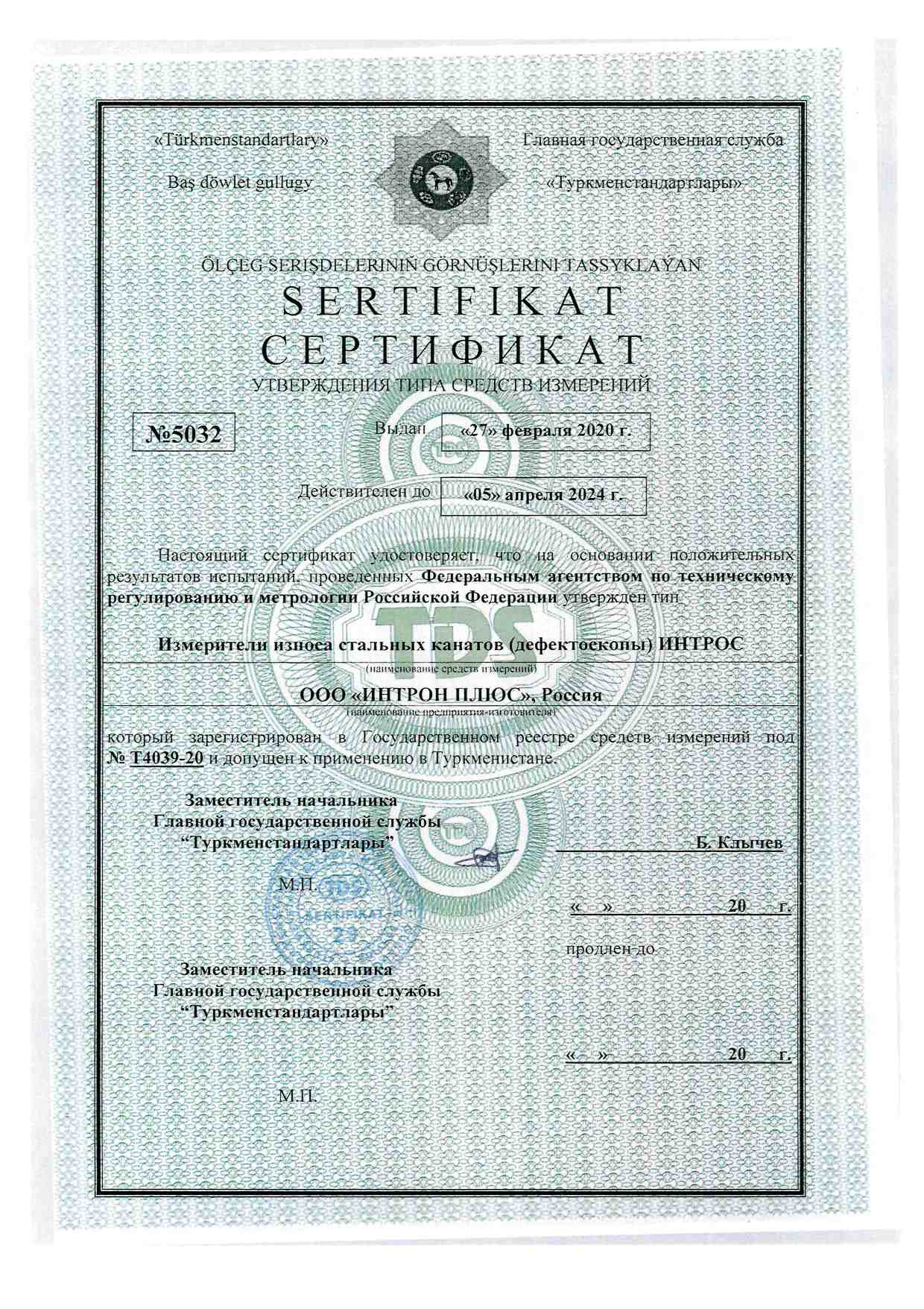

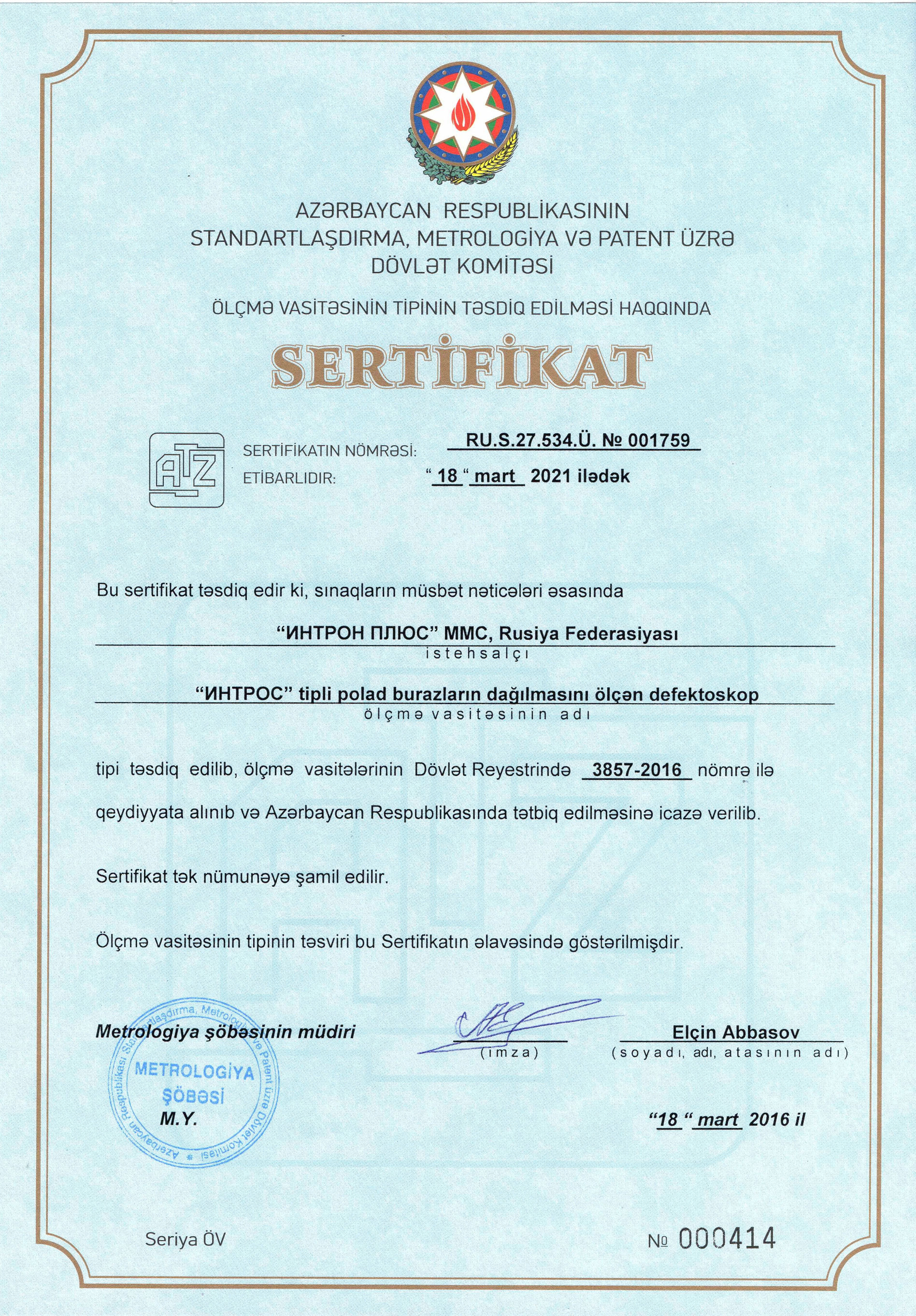

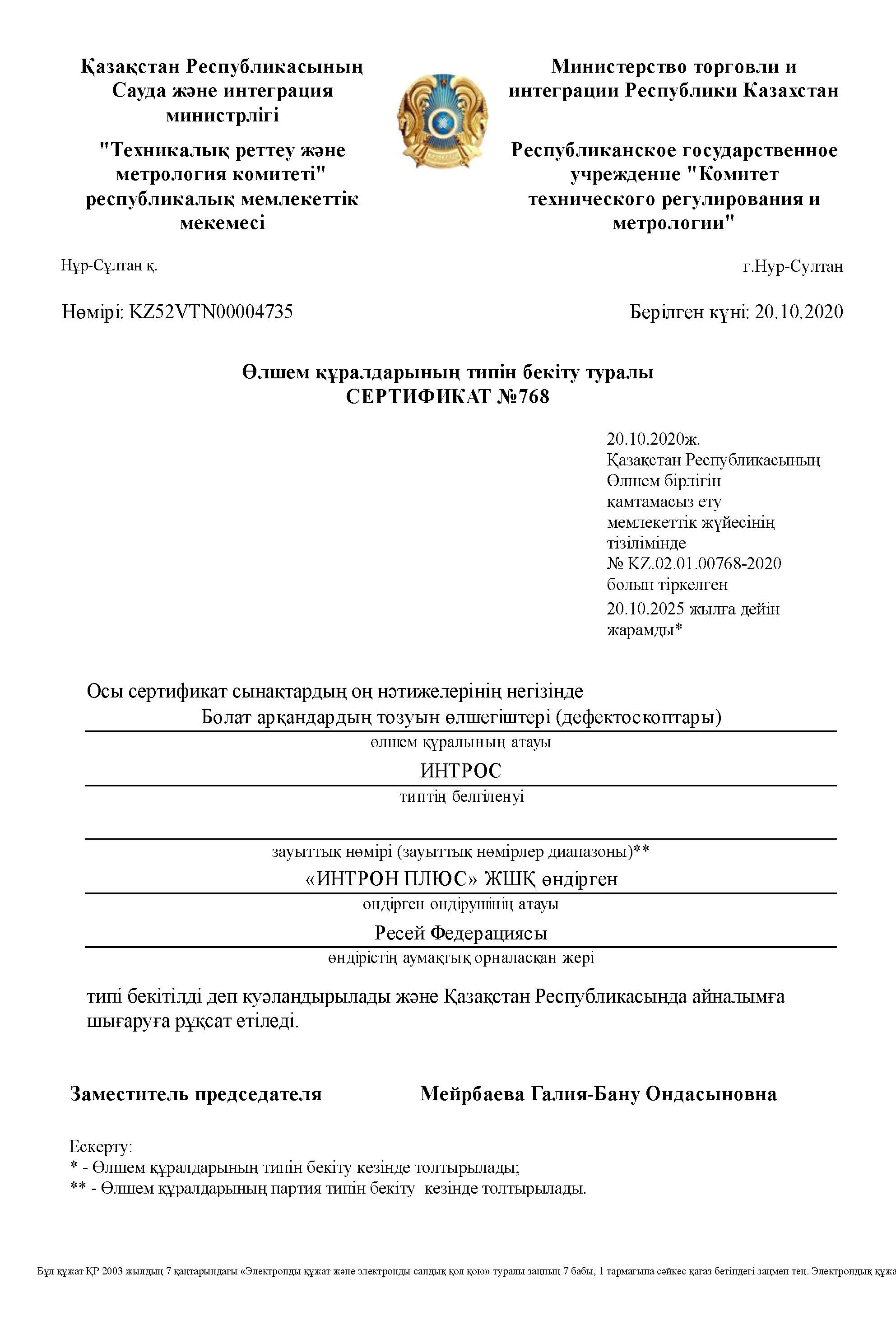

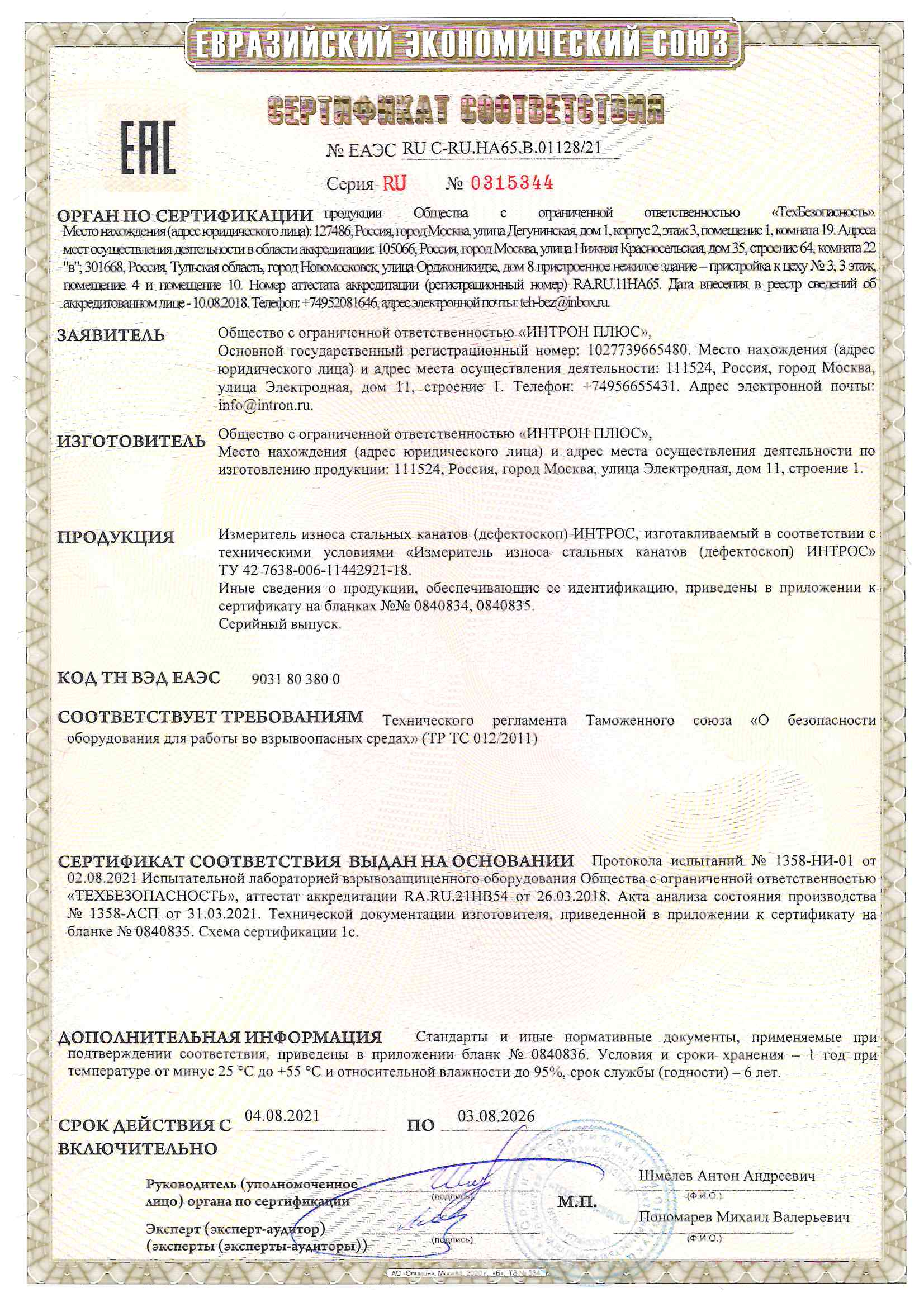

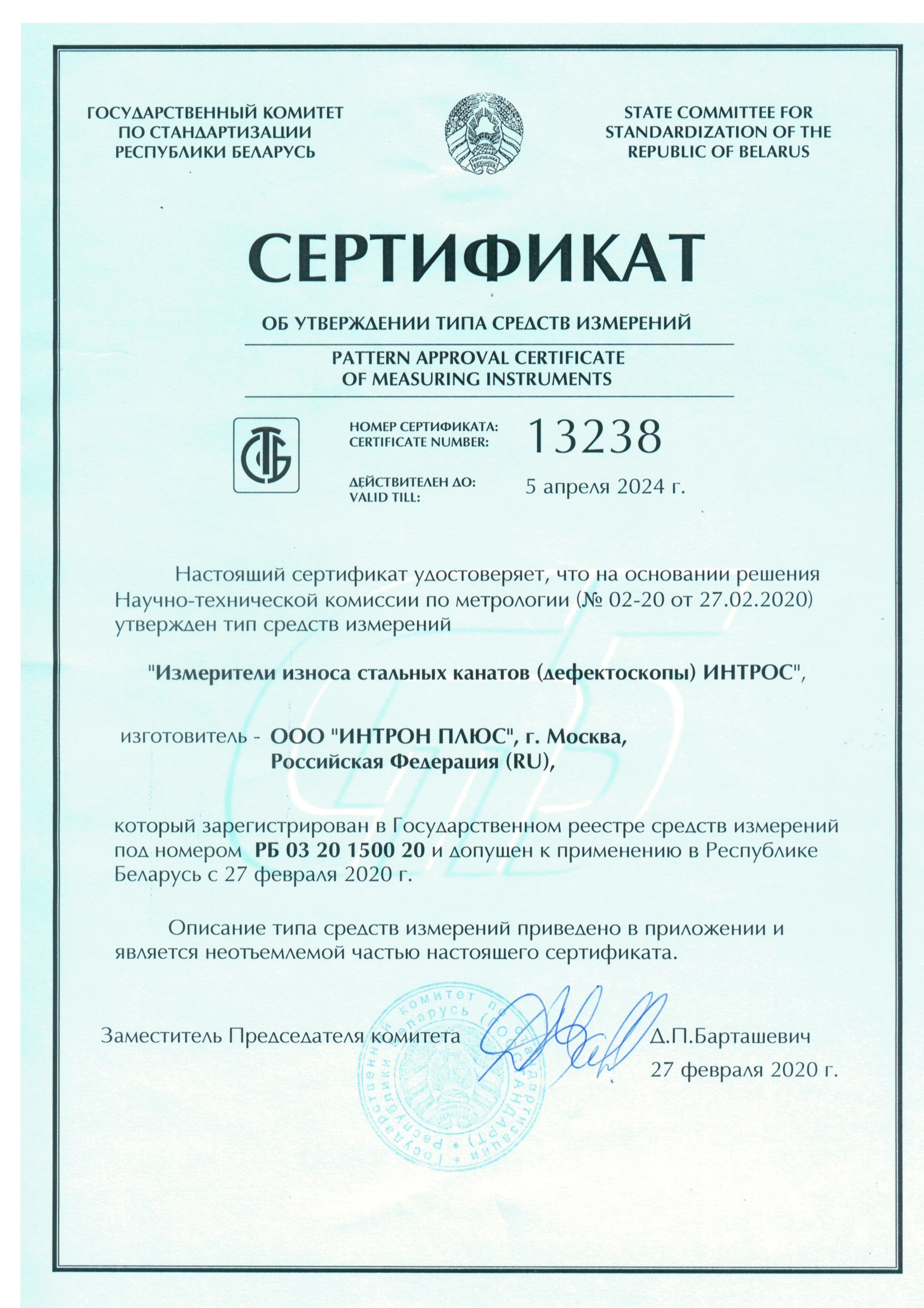

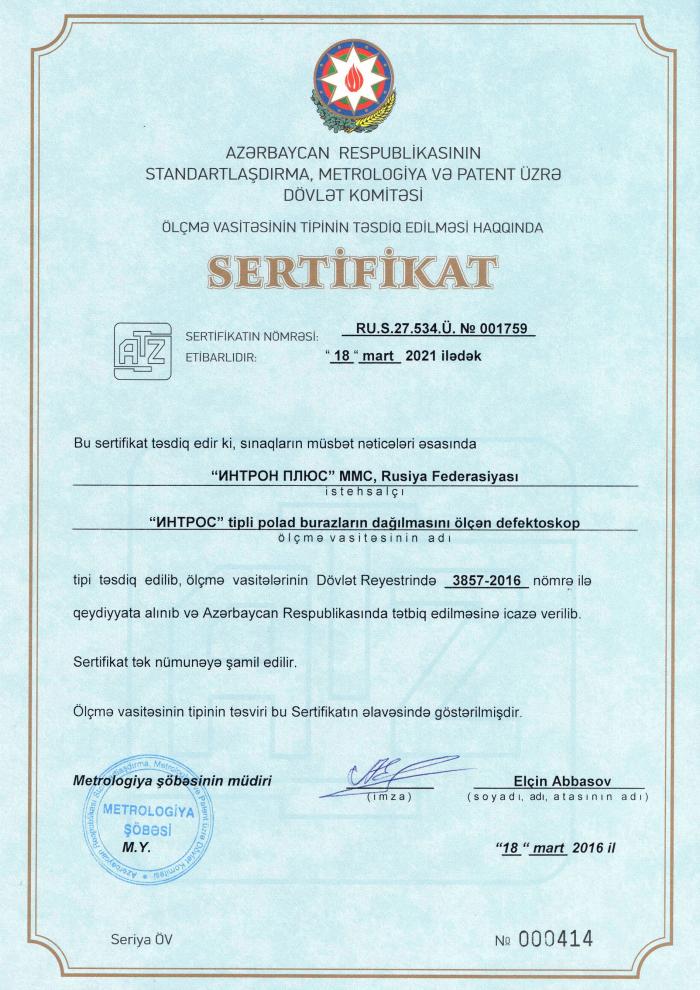

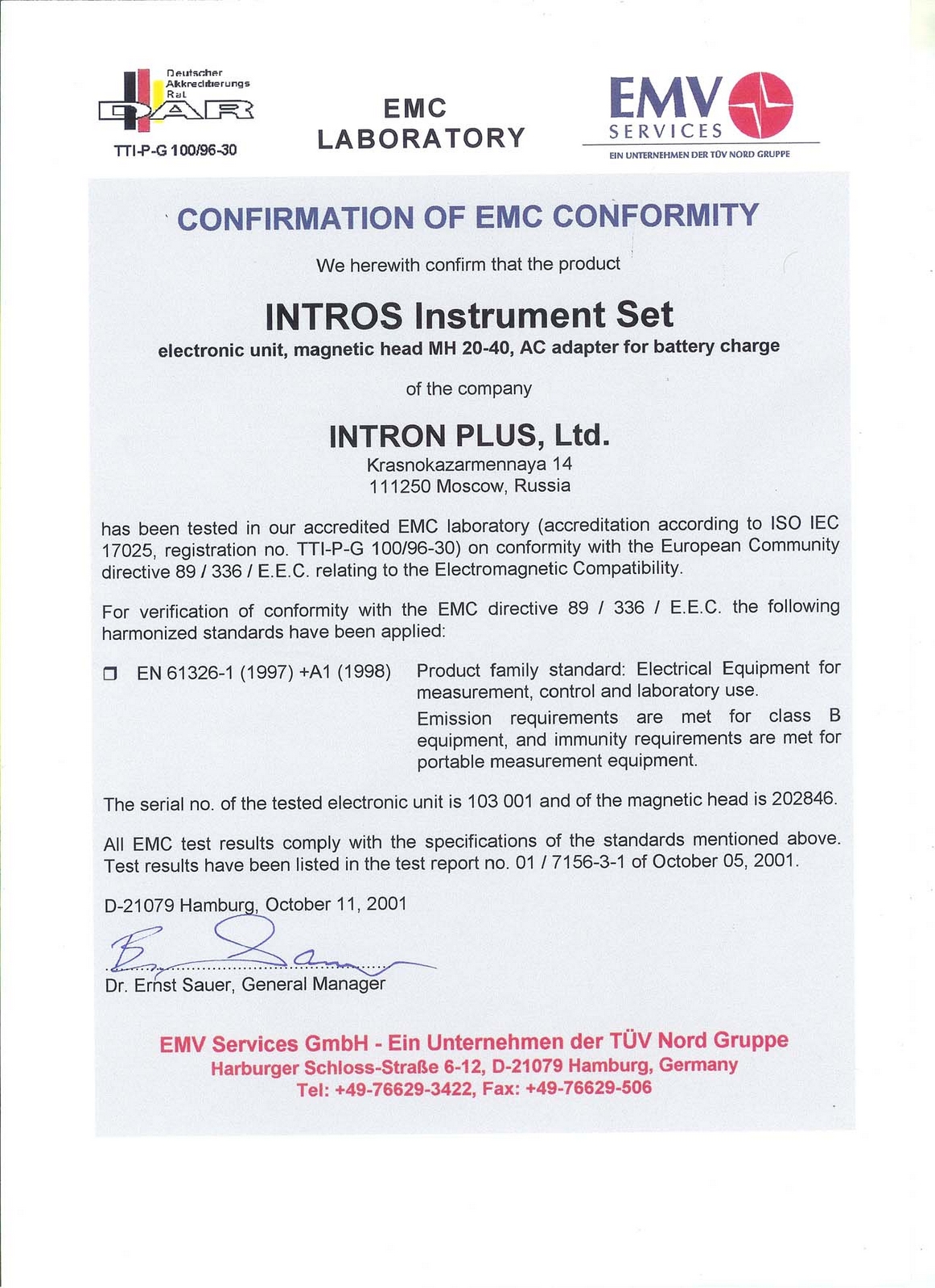

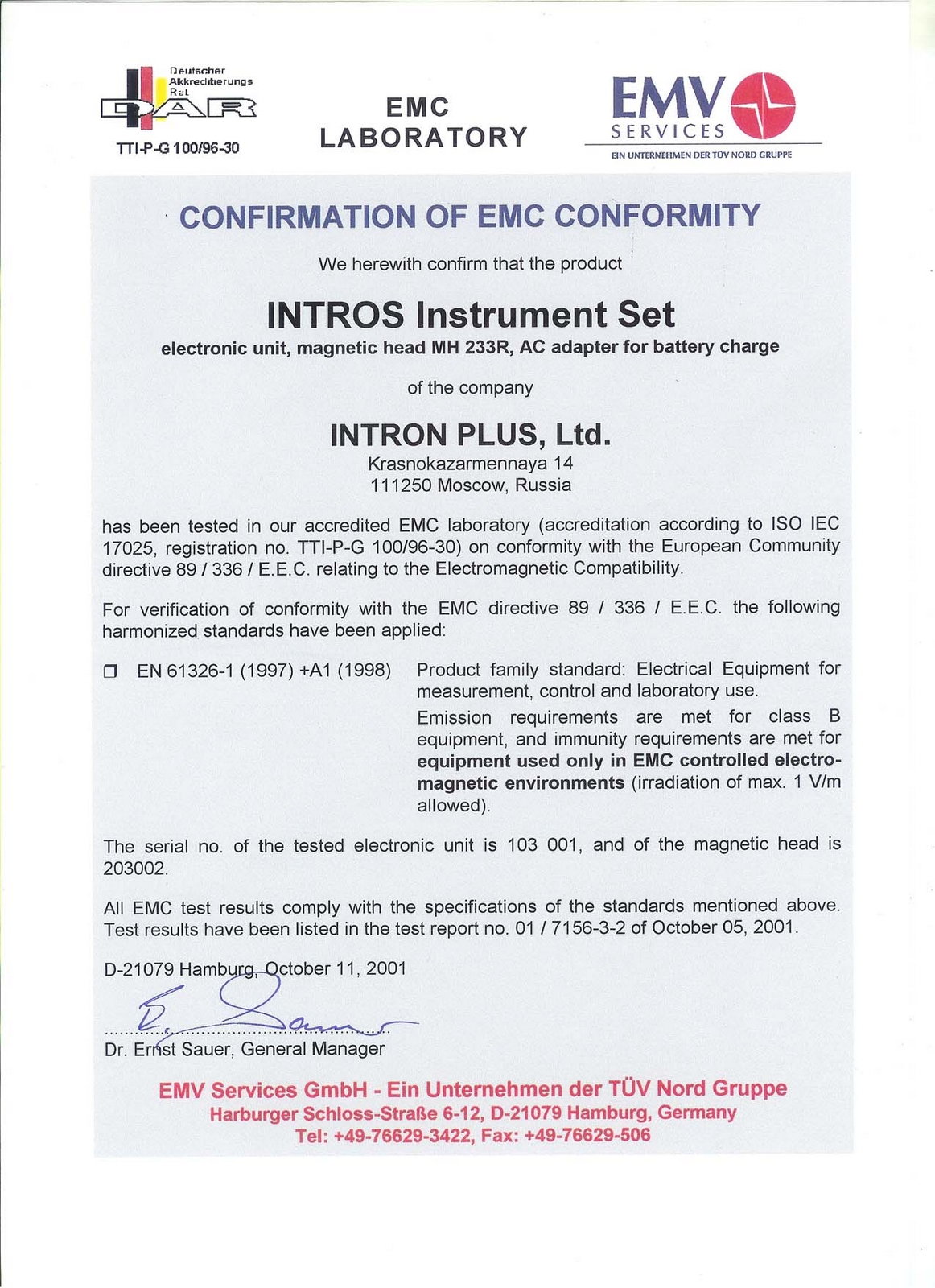

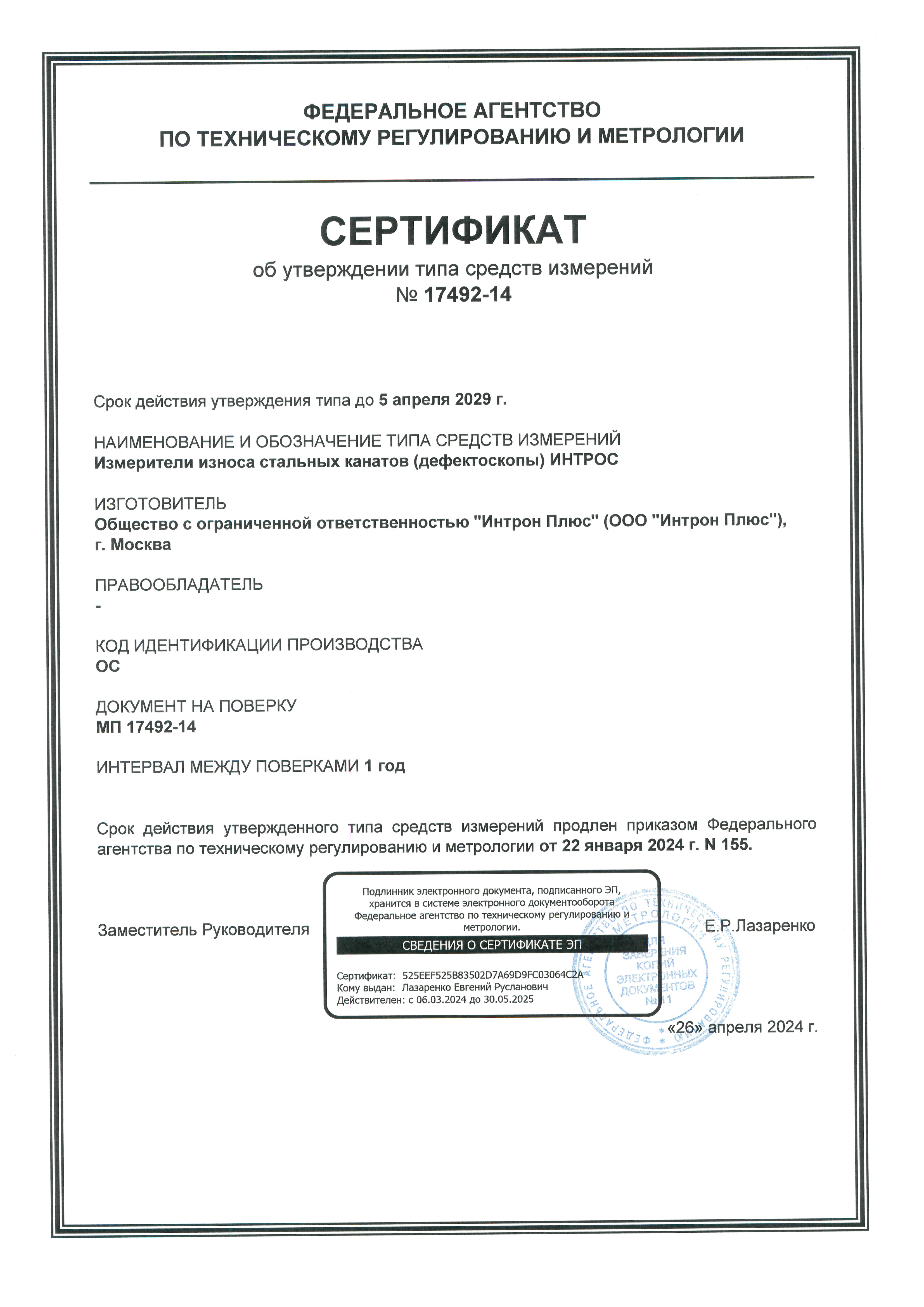

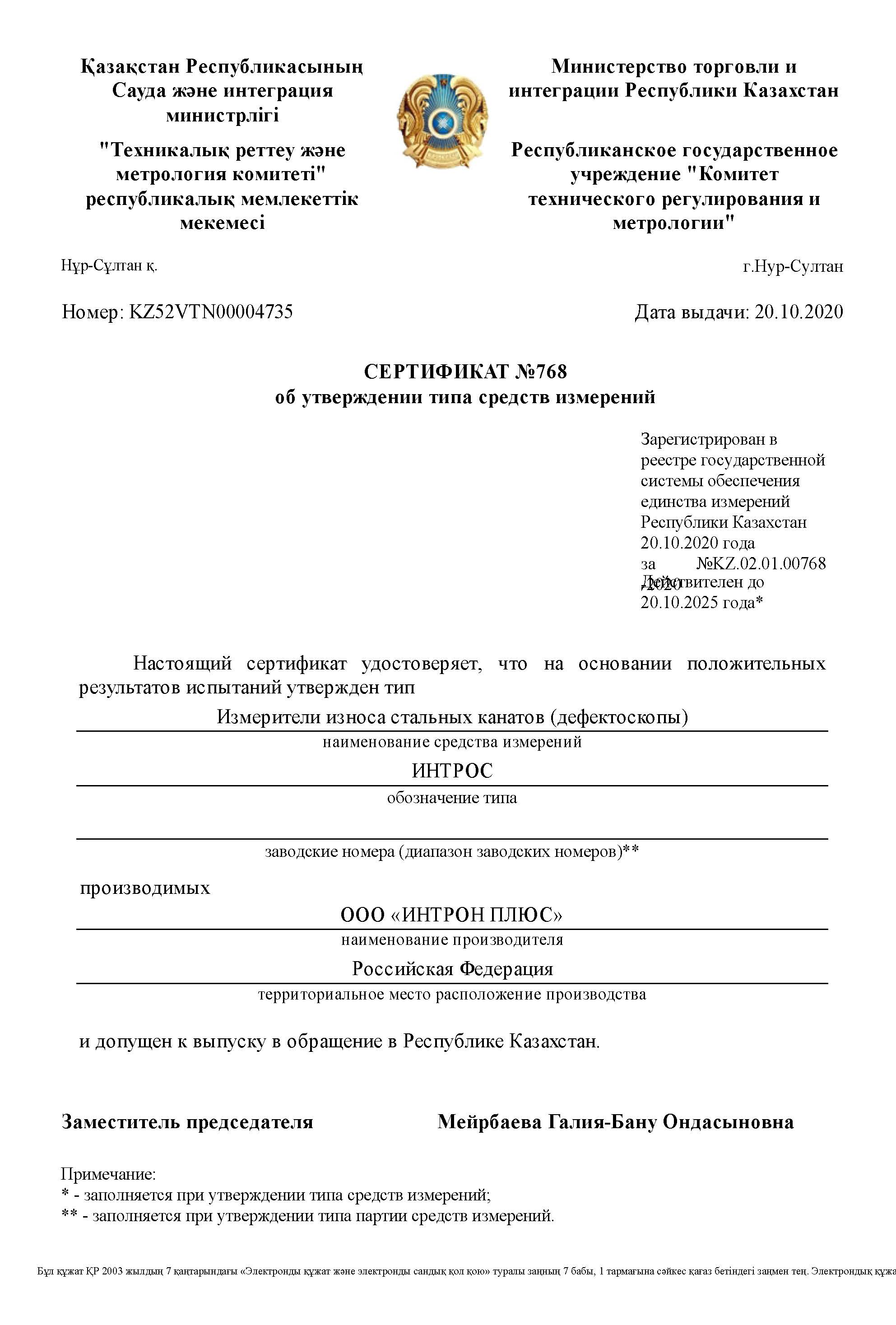

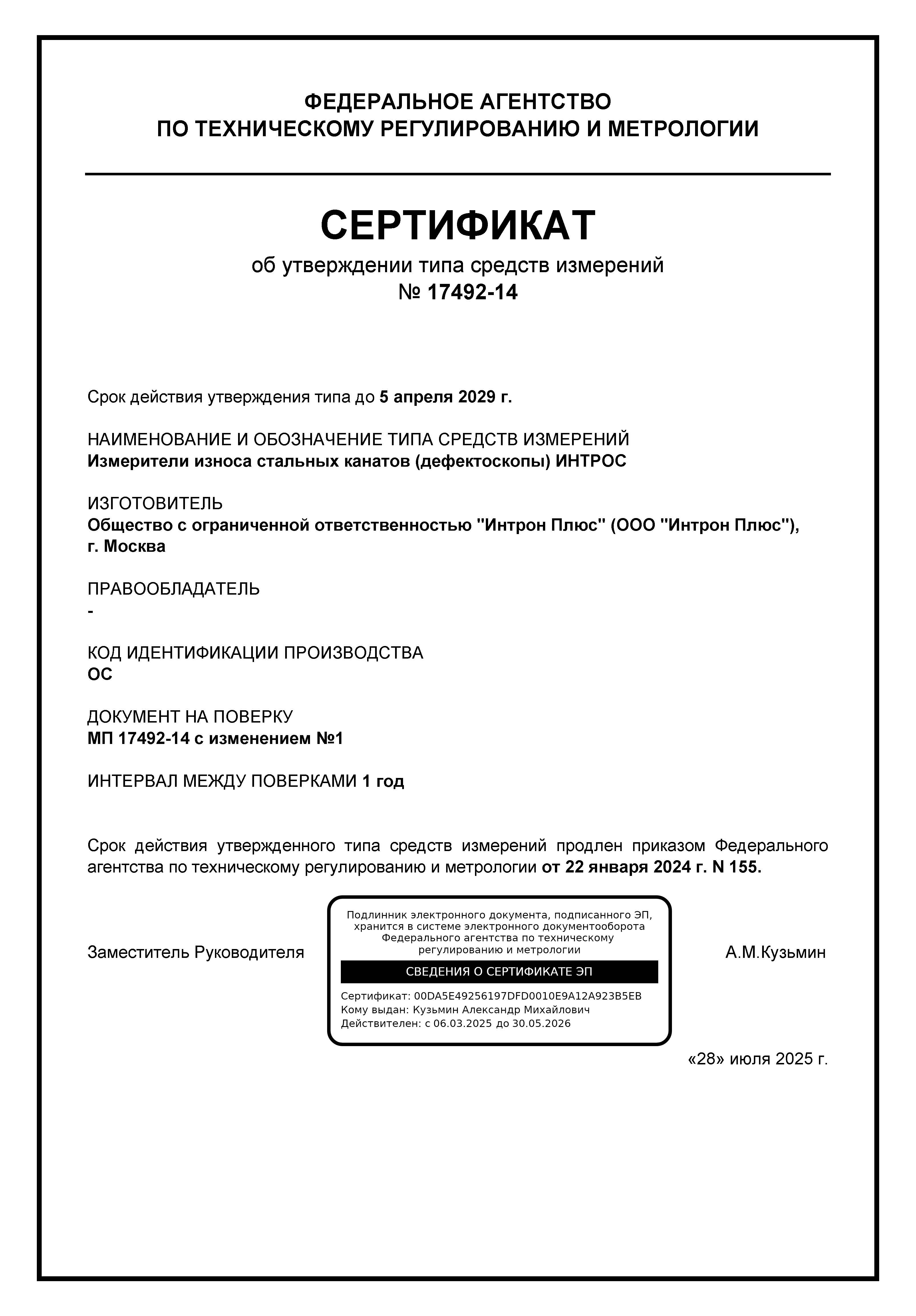

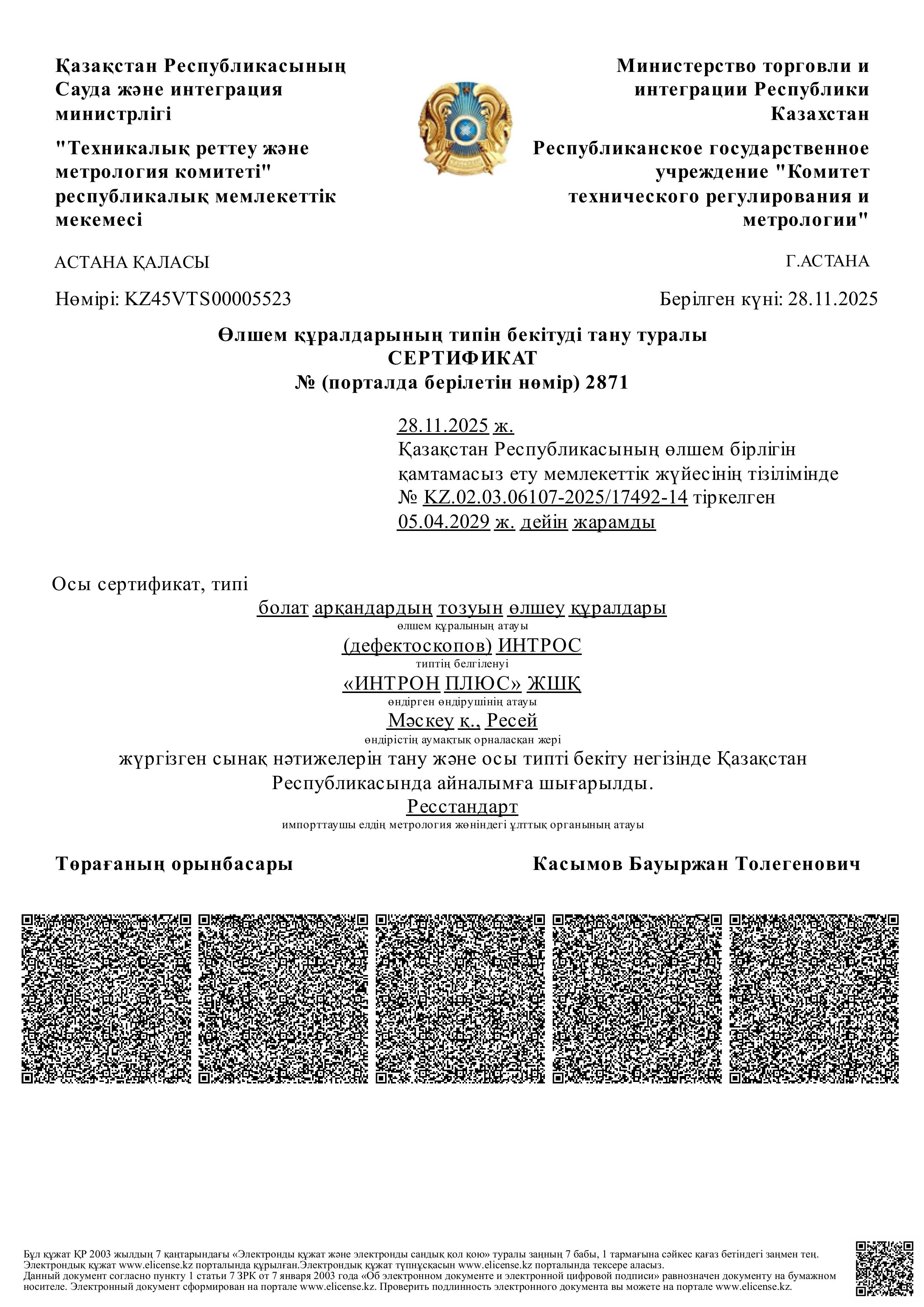

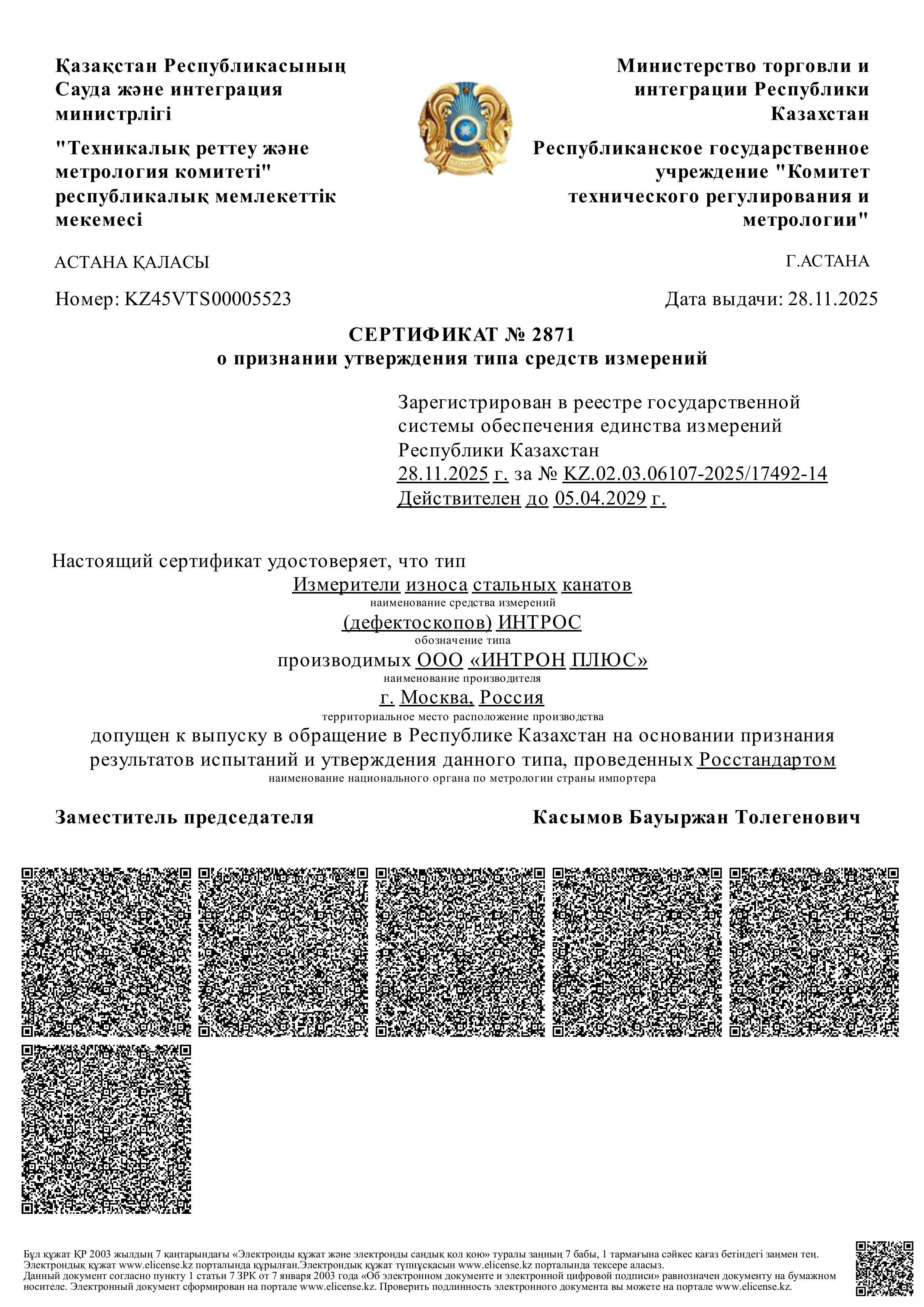

ИНТРОС сертифицирован государственными органами стандартизации и метрологии в России, Украине, Казахстане, Беларуси, Литве и разрешен к применению органами технического надзора этих стран, имеет сертификат российского морского Регистра судоходства. ИНТРОС также сертифицирован аккредитованной лабораторий EMV Services (Германия) на соответствие международным требованиям электромагнитной совместимости.

Устройство дефектоскопа

Дефектоскоп ИНТРОС состоит из электронного блока (ЭБ) и магнитных головок (МГ) различных конструкций и типоразмеров. Магнитные головки предназначены для контроля канатов круглого сечения определенного диапазона диаметров или плоских стальных, а также резинотросовых канатов определенного диапазона размеров поперечного сечения. В магнитных головках используются постоянные магниты. В качестве измерительных элементов применены преобразователи Холла. В магнитной головке МГ 150 применены два вида измерительных элементов: преобразователи Холла, используемые для измерения потери сечения каната и индуктивные катушки, используемые для обнаружения локальных дефектов. Магнитные головки подключаются к ЭБ с помощью специального кабеля длиной 5 или 8 м. Все электронные блоки совместимы с любой из выпускаемых МГ.

Процедура контроля канатов

Канат контролируется в процессе продольного перемещения относительно охватывающей его МГ.

При этом одновременно измеряется относительная потеря сечения и обнаруживаются локальные дефекты. Перед началом контроля дефектоскоп настраивается с помощью специального образца каната с нанесенными на него дефектами. При отсутствии такого образца настройку можно выполнить на контролируемом канате по специальной методике.

ИНТРОС может работать в двух режимах: оперативном и режиме запоминания данных. В оперативном режиме текущие данные о состоянии каната отображаются на символьном дисплее ЭБ и его пороговом индикаторе, а также в виде дефектограмм на дисплее подключенного компьютера в реальном масштабе времени.

В режиме запоминания данные накапливаются в памяти ЭБ и по окончании контроля могут быть переданы под управлением программы WINTROS в компьютер для обработки и представления полного отчета. Накопление данных в памяти ЭБ происходит независимо от режима работы.

Описание и характеристики составных частей дефектоскопа ИНТРОС

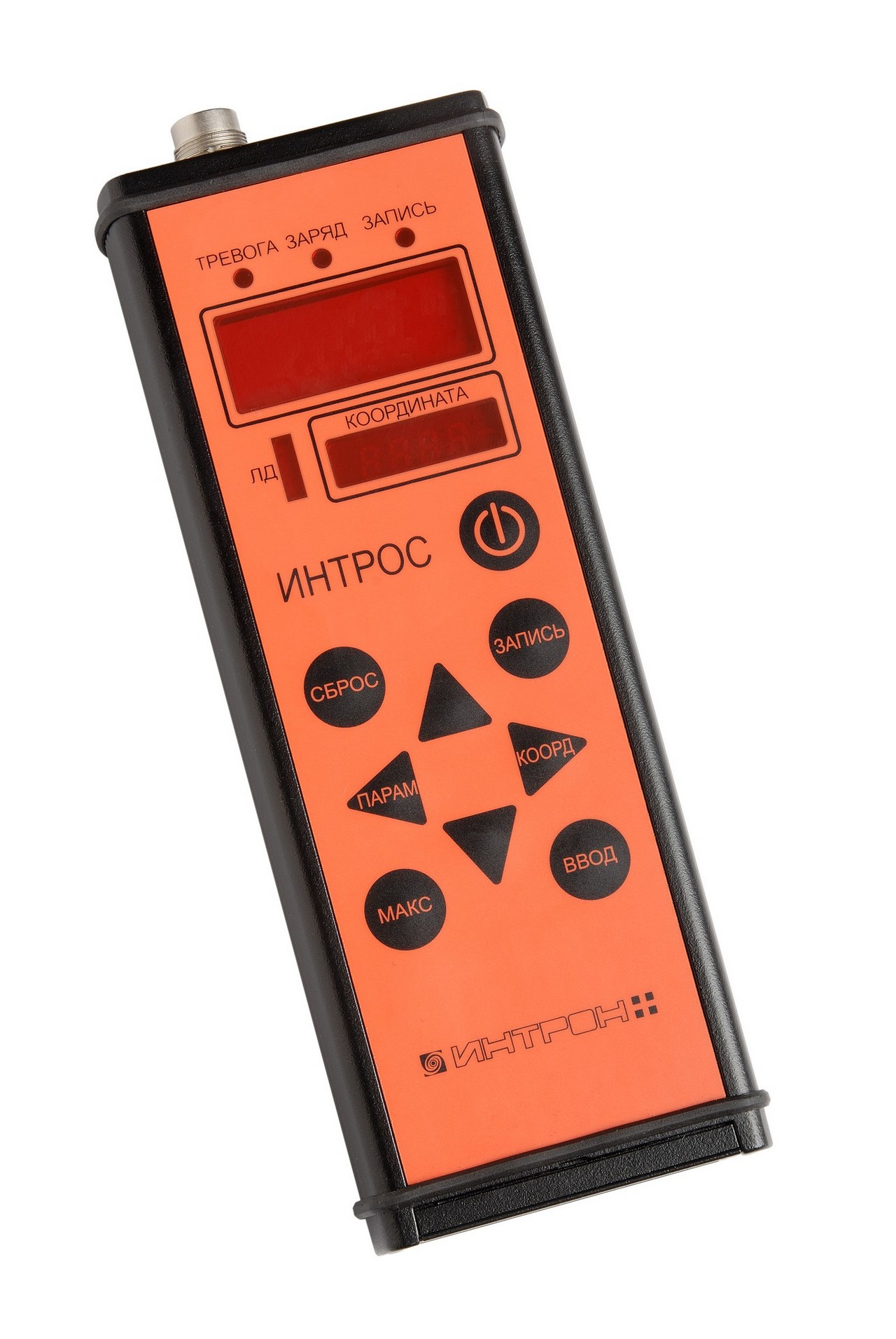

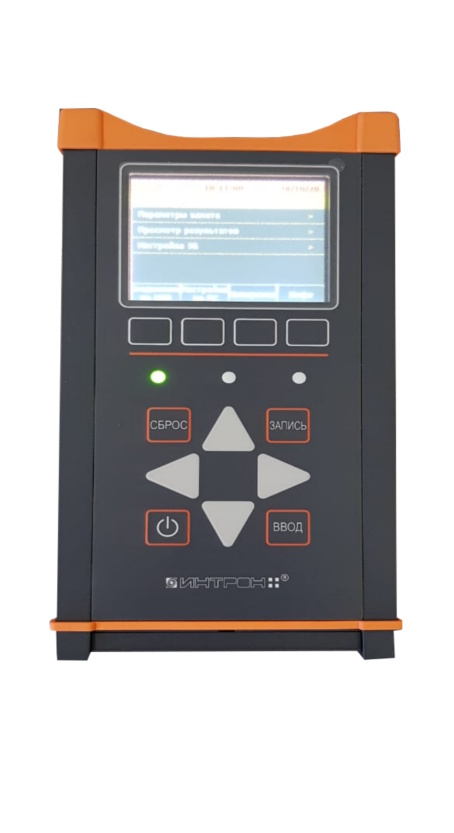

Электронный блок

Электронный блок предназначен для сбора и обработки информации, поступающей из измерительной части МГ. Полностью заряженные аккумуляторы обеспечивают непрерывную работу дефектоскопа в течение не менее 7 часов. Электронный блок обеспечивает индикацию данных о канате в режиме on-line и накапливает их во внутренней памяти для дальнейшей обработки и хранения после завершения контроля. Электронный блок имеет два светодиодных дисплея: для раздельной индикации параметров контроля и текущей координаты каната.

  Основные характеристики:

  • размеры (85х35х217) мм
  • масса 620 г
  • питание 3 аккумулятора типа АА
  • объем памяти 4, 8 или 16 Мб
  • вид исполнения и обозначение степени защиты:

для исполнения рудничного нормального - РН1 / IP65
для исполнения рудничного взрывозащищенного, с особо взрывобезопасным уровнем взрывозащиты -                       РО Иа Х / IP65 OExiaIIBT4 X



Магнитные головки для контроля канатов круглого cечения

Модель / Характеристика

МГ 6-24

МБ 8-24

МГ 20-40

МГ 24-64

МГ 40-64

МГ 60-85

МГ 80-120

МГ 100-150

МГ 125-300

Диаметр каната, мм

6 - 24

8 - 24

20 - 40

24 - 64

40 - 64

60 - 85

80 - 120

100 - 150

125 - 300

Масса, кг

3

2,8

8

15

15

60

82

112

50

Исполнение

IP
 54

IP 54

IP 65

IP 54

IP 65

IP 54

IP 54

IP 54

IP 44

Стальные канаты круглого поперечного сечения широко применяются на различных объектах: лифты, краны, подвесные канатные дороги, шахтные подъемы, вантовые мосты, воздушные линии электропередачи, другие объекты. Правила безопасности предусматривают инструментальный контроль канатов и устанавливают периодичность контроля и критерии браковки по значению относительной потери сечения каната и количеству обнаруженных локальных дефектов. К основным метрологическим характеристикам дефектоскопов канатов относят погрешность измерения относительной потери сечения и порог чувствительности к обрыву проволок.

МБ 8-24

Эта модель (моноблок) объединяет в себе магнитную головку и электронный блок, что создает значительные удобства при дефектоскопии канатов небольшого диаметра (кранов, лифтов и т.д.).

Технические характеристики

  • Диаметры контролируемых канатов от 8 до 24 мм
  • Размеры (226х155х88) мм
  • Масса 2,8 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок, расположенных на поверхности каната в диапазоне диаметров контролируемых канатов:

         12...24 мм -1,0%
          8...12 мм - 2,0%

  • Исполнение IP54

МГ 6-24, МГ 6-24F

Технические характеристики

  • Диаметры контролируемых канатов от 6 до 24 мм
  • Размеры (235х230х64) мм
  • Масса 3 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 1,0 %
  • Исполнение IP54

Основное применение МГ 6-24 - контроль канатов кранов, лифтов, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

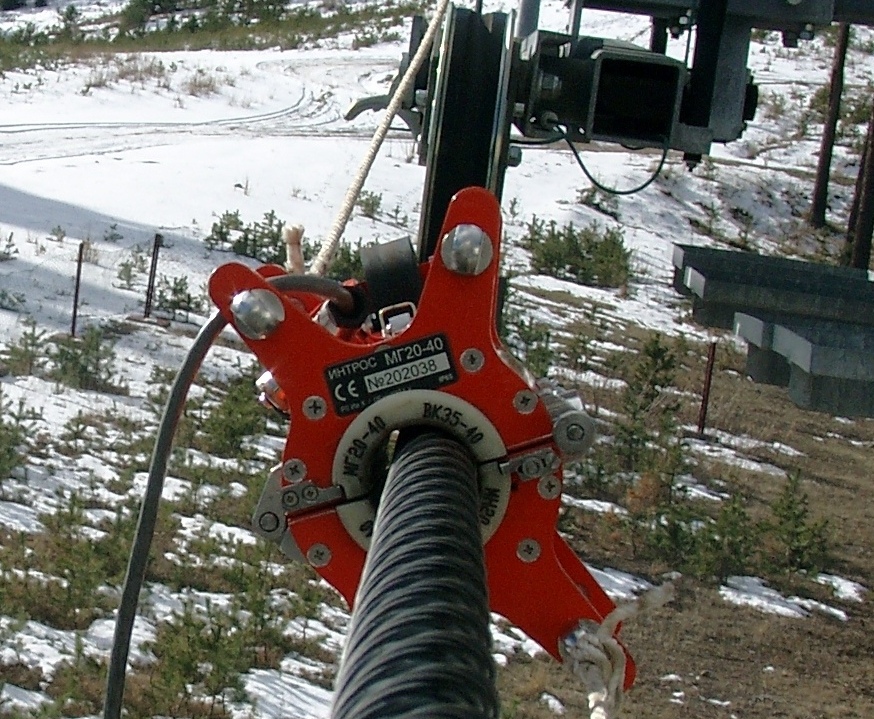

МГ 20-40

Технические характеристики

  • Диаметры контролируемых канатов от 20 до 40 мм
  • Размеры (330х205х190) мм
  • Масса 8 кг
  • Скорость движения каната относительно МГ от 0 до 2 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок - 0,5 %
  • Исполнение IP65

 Основное применение - контроль канатов кранов, шахтных подъемных установок, канатных дорог, комбинированных проводов воздушных линий электропередачи, грозозащитных тросов и оттяжек.

МГ 40-64

Технические характеристики

  • Диаметры контролируемых канатов от 40 до 64 мм
  • Размеры (330х235х190) мм
  • Масса 15 кг
  • Скорость движения каната относительно МГ от 0 до 2 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок - 0,5 %
  • Исполнение IP65

Основное применение - контроль канатов шахтных подъемных установок и канатных дорог, вантовых канатов строительных сооружений.

МГ 24-64, МГ 24-64 М3

Технические характеристики

  • Диаметры контролируемых канатов от 24 до 64 мм
  • Размеры (330 х205х190) мм
  • Масса 15 кг
  • Скорость движения каната относительно МГ от 0 до 2 м/с
  • Погрешность измерения потери сечения 1%
  • Порог чувствительности к обрыву проволок МГ 24-64 - 1%
  • Порог чувствительности к обрыву проволок МГ 24-64 М3 - 0.3%
  • Исполнение IP54

Основное применение - контроль канатов шахтных подъемных установок и канатных дорог, вантовых канатов строительных сооружений.

МГ 60-85

Технические характеристики

  • Диаметры контролируемых канатов от 60 до 85 мм
  • Размеры (810 х500х460) мм
  • Масса 60 кг (с роликовой системой)
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54

Основное применение контроль вантовых канатов.

МГ 80-120

Технические характеристики

  • Диаметры контролируемых канатов от 80 до 120 мм
  • Размеры (895 х520х440) мм
  • Масса 82 кг (плюс роликовая система 79 кг)
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54


Основное применение контроль вантовых канатов.

МГ 100-150

Технические характеристики

  • Диаметры контролируемых канатов от 100 до 150 мм
  • Размеры (950х550х490) мм
  • Масса 112 кг (плюс роликовая система 105 кг)
  • Скорость движения каната относительно МГ от 0,2 до 1,5 м/с
  • Погрешность измерения потери сечения 2%
  • Порог чувствительности к обрыву проволок - 0,12%
  • Исполнение IP54



Основное применение контроль вантовых канатов.

МГ 125-300

Технические характеристики

  • Диаметры контролируемых канатов от 125 до 300 мм
  • Масса 50 кг
  • Скорость движения каната относительно МГ  до 0,5 м/с
  • Предел основной погрешности измерения потери сечения 1%
  • Порог чувствительности к обрыву  - один стренд/одна проволока
  • Исполнение IP44



Основное применение контроль стрендовых канатов

Магнитные головки для контроля плоских канатов

Плоские стальные канаты применяются, в основном, в качестве уравновешивающих в составе шахтных подъемных машин. Правила безопасности предусматривают инструментальный контроль потери сечения плоских канатов и устанавливают периодичность контроля и критерии браковки.

МГ 124



Технические характеристики

  • Размеры контролируемых канатов: ширина 72...124 мм, толщина 11,5...20 мм
  • Размеры (285х220х225) мм
  • Масса 9 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Исполнение IP65

МГ 233



Технические характеристики

  • Размеры контролируемых канатов: ширина 124...233 мм, толщина 20...38 мм
  • Размеры (325х300х152) мм
  • Масса 11 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Исполнение IP65

Магнитные головки для контроля резинотросовых канатов

Резинотросовые канаты применяются, в основном, в качестве уравновешивающих в составе шахтных подъемных машин. Правила безопасности предусматривают инструментальный контроль потери сечения и обрывов тросов резинотросовых канатов и устанавливают периодичность контроля и критерии браковки.

МГ 124Р



Технические характеристики МГ 124Р

  • Размеры контролируемых канатов: ширина 72...124 мм, толщина 23...28 мм
  • Размеры (226х373х255) мм
  • Масса 10 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Исполнение IP65

МГ 233Р

Технические характеристики МГ 233Р

  • Размеры контролируемых канатов: ширина 124...233 мм, толщина 29...35 мм
  • Размеры (346х367х255) мм
  • Масса 19 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Исполнение IP65

МГ 450Р

Технические характеристики МГ 450Р

  • Размеры контролируемых канатов: ширина 233...450 мм, толщина 15...24 мм
  • Размеры (575х367х199) мм
  • Масса 44 кг
  • Скорость движения каната относительно МГ от 0 до 1 м/с
  • Погрешность измерения потери сечения 2%
  • Исполнение IP65

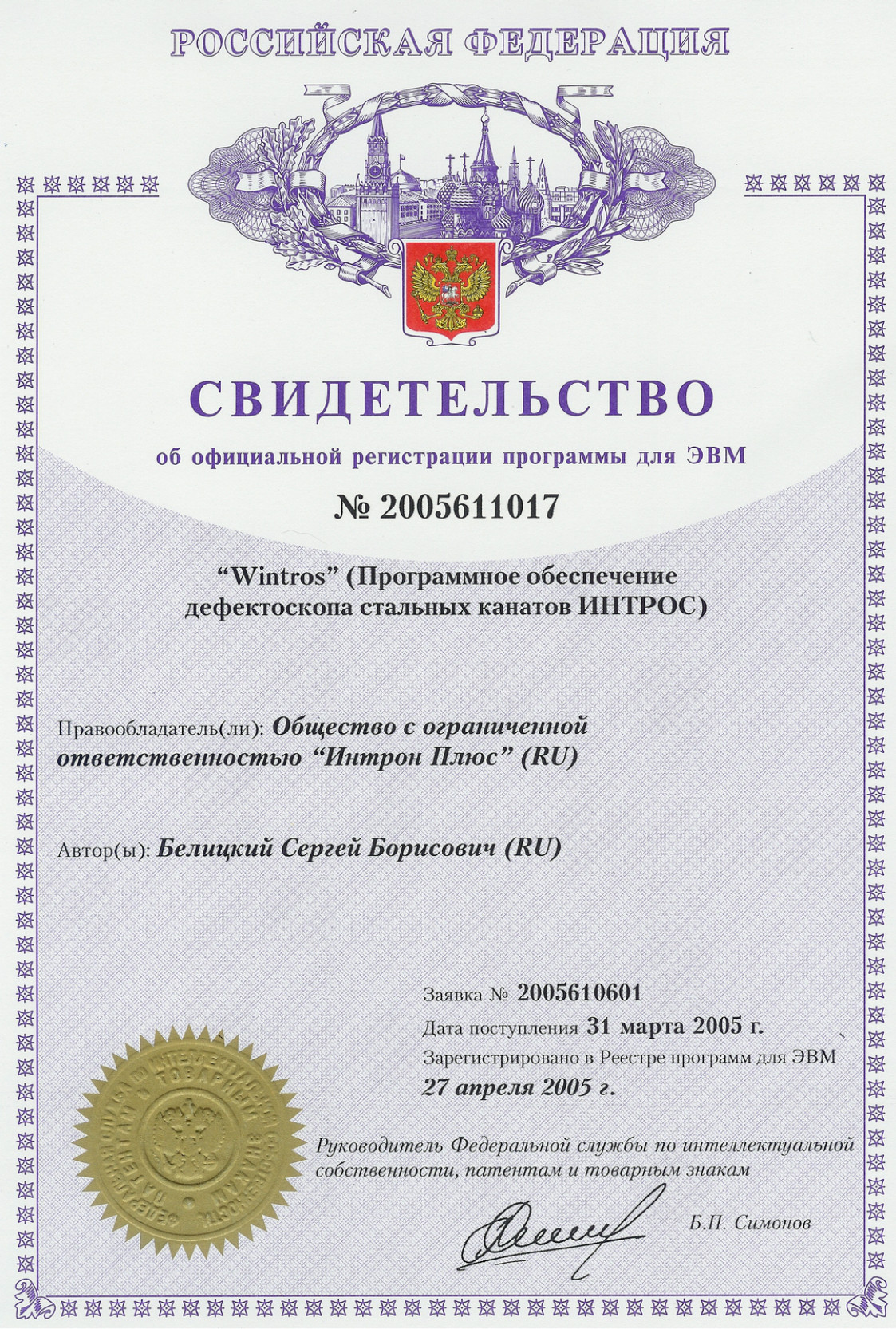

Программное обеспечение WINTROS

Программное обеспечение (ПО) WINTROS предназначено для использования совместно с дефектоскопами ИНТРОС.

ПО WINTROS разработано в развитие программ ИНТРОСОФТ и РЕПОРТ, работавших в среде DOS и поставлявшихся вместе с дефектоскопом ИНТРОС в 1996-1999 годах. С помощью ПО WINTROS можно открывать и обрабатывать файлы, созданные программой ИНТРОСОФТ. Файлы, созданные ПО WINTROS , не открываются ПО ИНТРОСОФТ. Основные преимущества WINTROS перед выпущенными ранее программами:

  • надёжная передача информации из электронного блока в компьютер
  • развитые функции обработки информации
  • удобная работа в среде WINDOWS .

Возможности ПО WINTROS

  • загрузка данных из памяти дефектоскопа в файл на диске
  • просмотр данных в виде дефектограмм по каналам ПС и ЛД
  • детальный анализ дефектограмм канатов
  • сравнение дефектограмм из различных файлов (в том числе с целью мониторинга состояния каната)
  • обработка дефектограмм: фильтрация, отсечка шумов
  • изменение калибровки и отсчета координат дефектограмм
  • объединение нескольких файлов с дефектограммами в один файл
  • установка и отображение на дефектограмме уровней браковки каната
  • выделение интересующих оператора участков на дефектограмме
  • печать дефектограмм
  • подробное комментирование результатов контроля каната

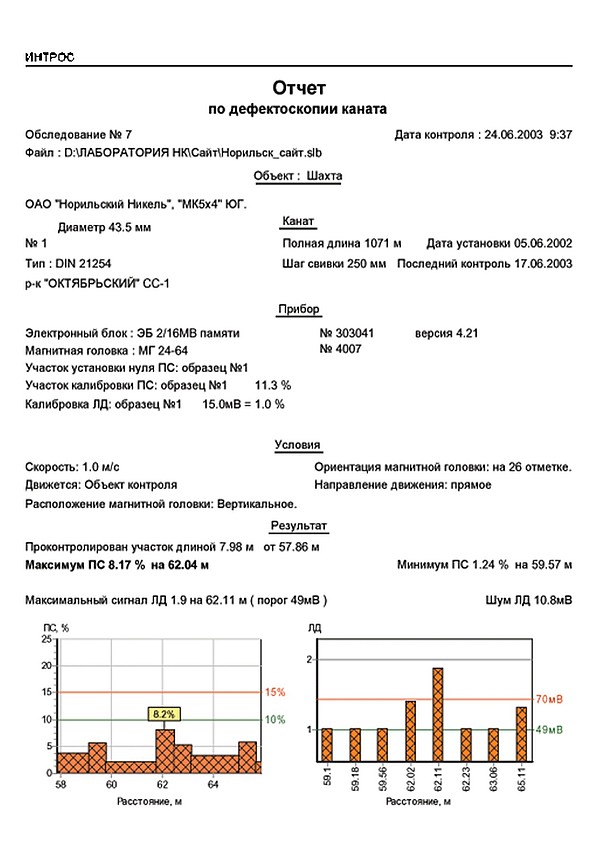

  • печать отчета по результатам контроля
  • изменение настроек дефектоскопа.

Системные требования

WINTROS является 32-битной программой и может работать под управлением Microsoft Windows 95, 98, NT, 2000, МЕ или XP.

Для нормальной работы программы достаточно компьютера с процессором Intel Pentium-100 с 16 Мб (32 Мб для WINDOWS NT) оперативной памяти и 2 Мб дискового пространства. Рекомендуется Intel Pentium ММХ-166, 32 Мб оперативной памяти. Для обработки данных о многокилометровых канатах с мелким шагом дискретизации (файлы данных размером в несколько Мб) предпочтителен компьютер не хуже Intel Pentium II 300МГц.

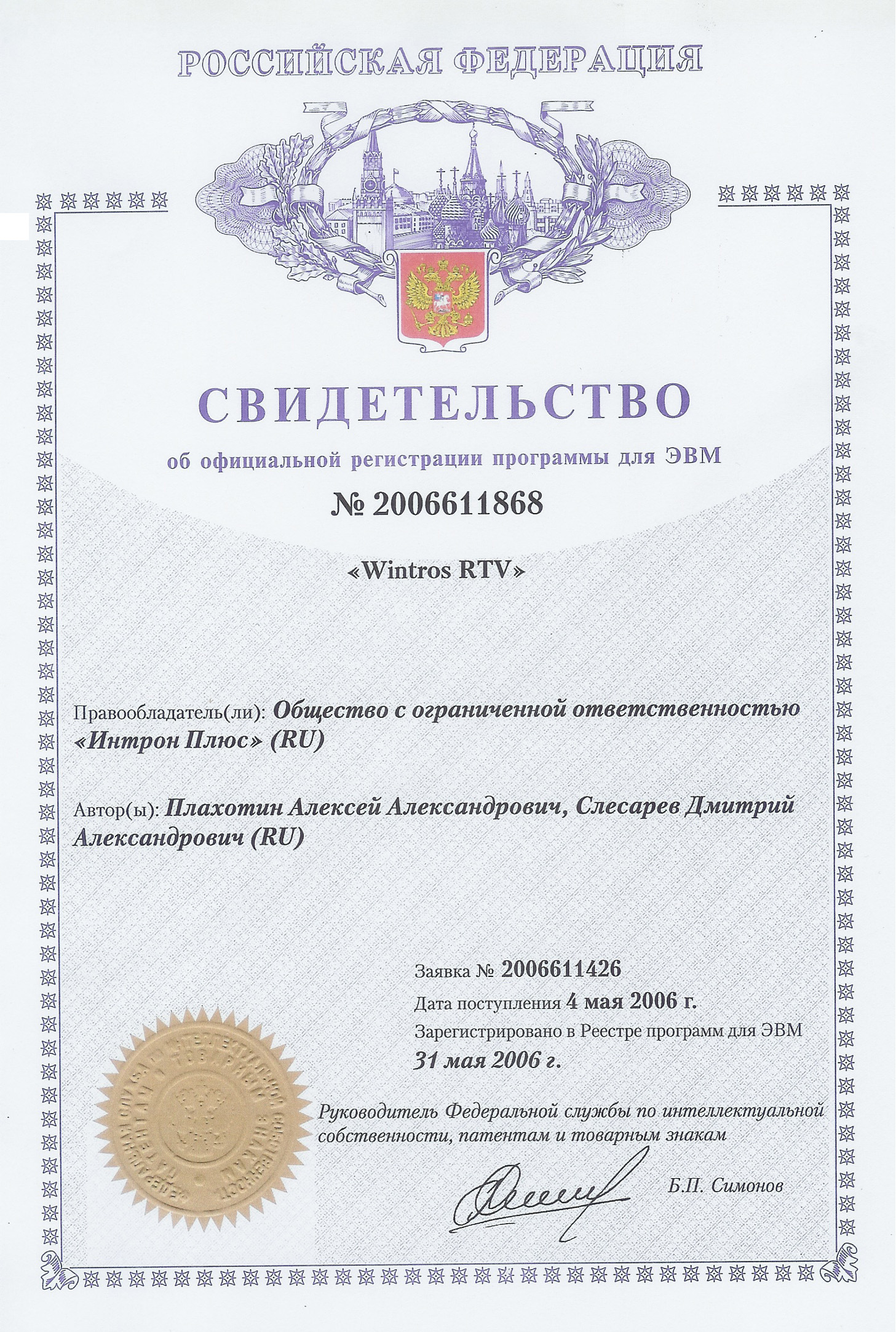

Программное обеспечение Wintros RTV

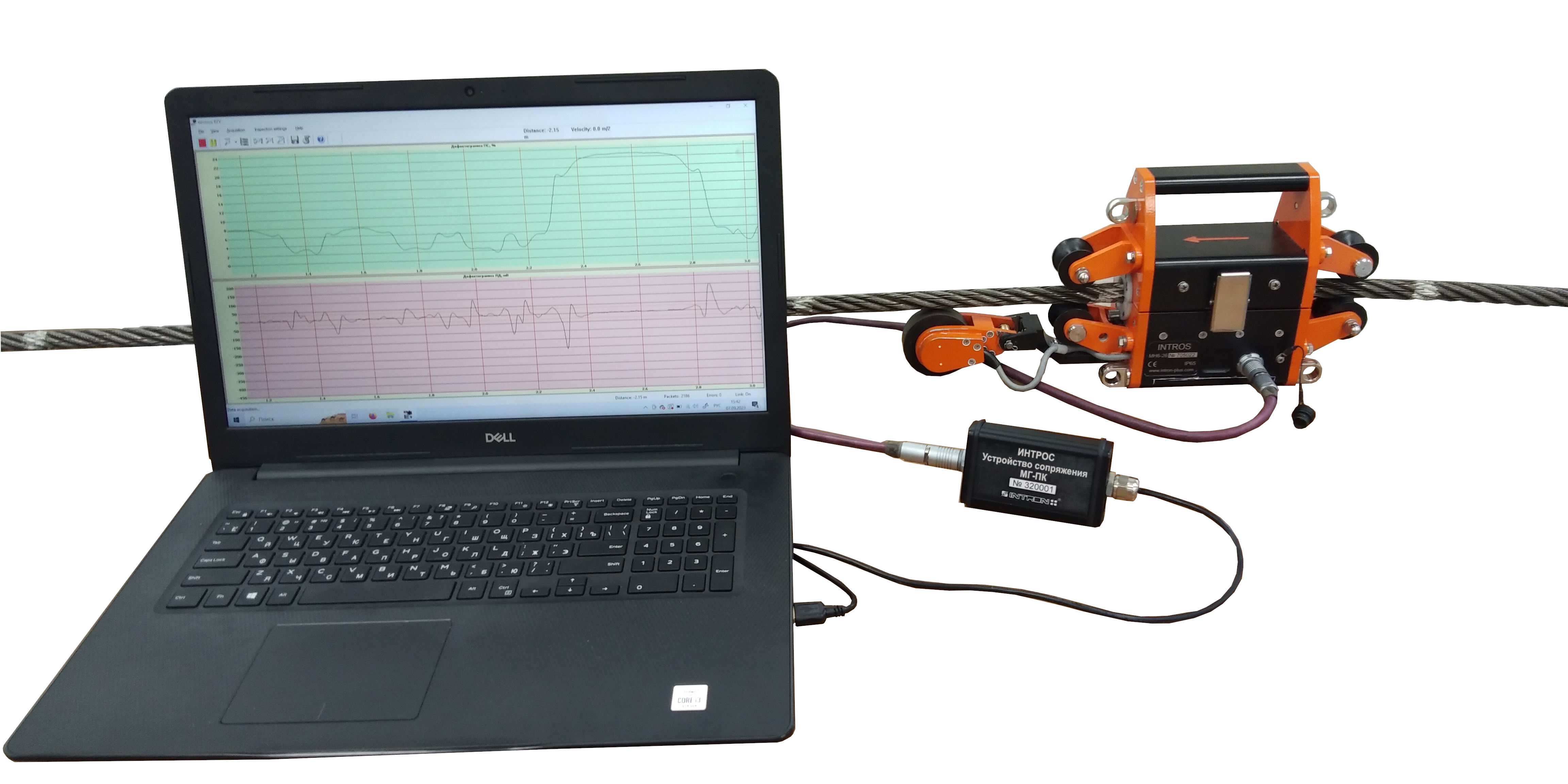

Програмное обеспечение (ПО) Wintros RTV предназначено для использования совместно с дефектоскопами стальных канатов серии ИНТРОС и дефектоскопом конвейерных лент ИНТРОКОН.

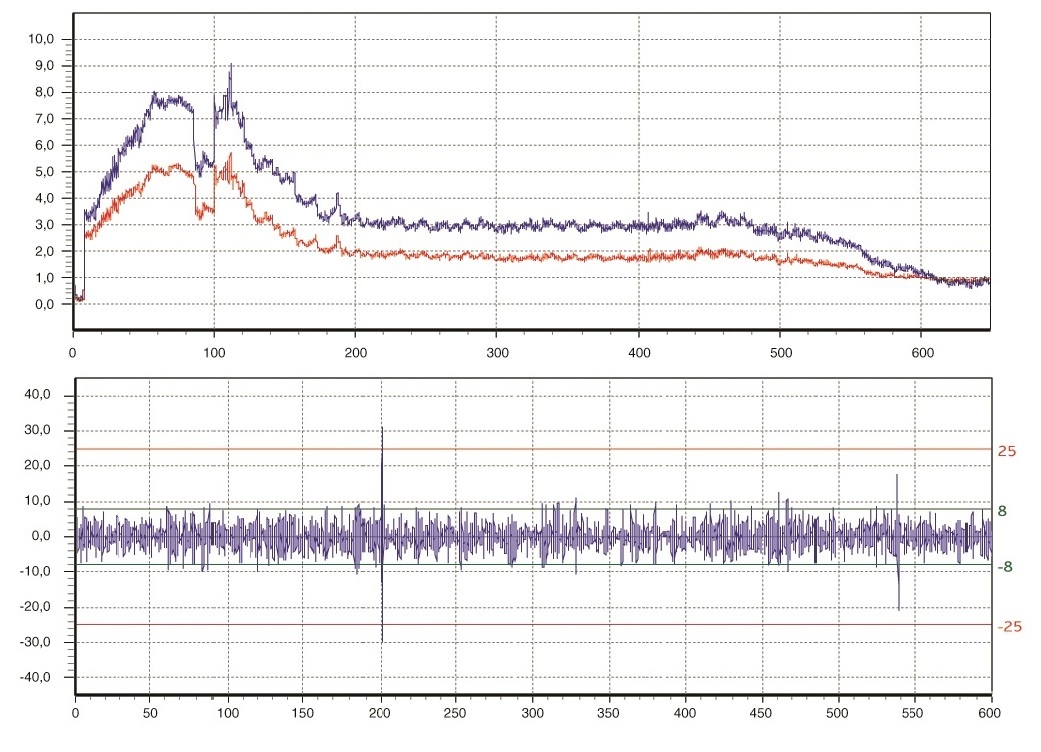

Отличительные особенности: ПО Wintros RTV позволяет отображать на ПК дефектограммы непосредственно в процессе контроля дефектоскопом. Программа работает под управлением Microsoft Windows NT (sp6, IE 5.0)/ Windows 2000/XP и несовместима с Microsoft Windows 95/98/ME.

Wintros RTV позволяет:

  • Получать данные от дефектоскопа в процессе контроля при любом числе каналов с произвольным шагом дискретизации.
  • Отображать полученные данные на экране в виде дефектограмм (например ПС и ЛД), аналогичных Wintros.
  • Выбирать произвольный набор видимых на экране дефектограмм от 1 до 8.
  • Выбирать диапазон отображения дефектограмм по дистанции от 1 до 100 метров.
  • Выбирать масштаб по вертикали для каждой из дефектограмм с возможностью автомасштабирования.
  • Временно приостанавливать обновление отображаемых дефектограмм без остановки процесса сбора данных ( Стоп-кадр ).
  • Сохранять полученные данные в стандартный файл типа slb для последующего детального анализа в приложении WINTROS.

Наши Потребители

В России:

Норильский Никель; Высокогорский ГОК; Уралкалий; Сильвинит; Илецксоль; КМАруда; ППГХО; Алроса; Бурятзолото; Апатит; СУБР; Учалинский ГОК; Стойленский ГОК; ИркАЗ; БрАЗ; РФЯЦ ВНИИЭФ; РФЯЦ-ВНИИТФ; Северсталь; ММК; ЗАПСИБ; Севмаш; Чепецкий Механический Завод; Белэнергомаш; Котласский ЦБК; Техкранэнерго; Уральский экспертный центр; Красноярский ГТУ; Хабаровский ГТУ; Сиблифтсервис; Цветметналадка; СУЭК; Кузнецкуголь; Воркутауголь; Челябинская угольная компания; Интауголь; Красноярскуголь; Востсибэнергоуголь; ОРГРЭС; ВНИИЭ; Вологдаэнерго; Якутскэнерго; Татнефть; Иркеннефть; Лукойл-Коми; ЛУКОЙЛ-Западная Сибирь; Когалымнефтегаз; Сургутнефтегаз, РАО "ЕЭС России".

В Беларуси:

Беларуськалий; Беларуснефть; Гродненское управление Проматомнадзора; Могилевское управление Проматомнадзора; Беларусский металлургический завод; Новополоцкий ГУ.
